PLC的交流开关量输入模块

    当外部检测开关的接点上加入的是交流电压时，需要使用交流开关量输入模块进行信号检测。    交流输入模块将外部交流信号转换成CPU模块所需要的电信号，如图2.8所示是一个交流开关量输入模块的一个示例。    仍然以第一路输入为例对交流开关量输入模板的工作原理进行说明。由于PLC的CPU只能接收与处理标准的直流信号，因此交流输入模板首先要解决限流与整流问题。图中是通过电阻R11来限流，通过整流桥将交流变为直流信号，这样经过光电隔离器的光电二极管就提供一个具有适当大小的直流电流，保证它安全有效地工作。在该模板中，电阻R12和电容C11、电阻R13和电容C12、电阻R14和电容C13电容分别形成交流与直流三级阻容滤波。    与24V直流输入模块一样，该路输入信号的状态由发光二极管Li指示；信号送入内部回路中的锁存器锁存，并等待CPU的读取。    图2.8中给出的交流开关量输入模块的输入端子与外部输入开关接点的连接方法是分离式的，各输入点电路相互独立。当然，交流电源也可多组输入使用。输入电源一般是由用户提供的，并需要合理确定外接交流电源容量。    通过上面的分析可以看出，交流输入模块与直流输入模块的不同在于，交流输入模块多了整流电路部分。实际上，在上述两种输入模块的基础上，确定并适当调整电路参数，就可以得到不同规格的输入模块，如12V、24V、48V直流输入模块，及110V、220V交流输入模块等。

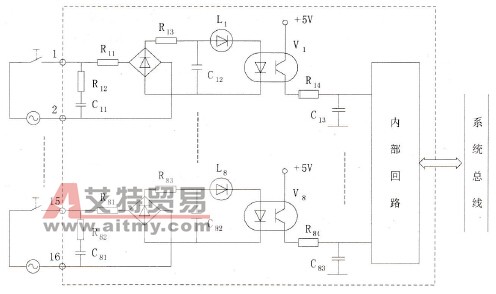

    图2.8    交流开关量输入模块的原理示意图
