PLC的直流开关量输入模块

    直流开关量输入模块用于将设备现场的开关量信号转换为标准信号传送给CPU，并保证现场信息的正确以及控制器不受其干扰。    图2.7所示是PLC直流输入模块的一个示例。图2.7所示中右侧的内部回路包括信号锁存器、译码器和总线驱动控制器等，用于将有关信息按时分组送到CPU。下面主要介绍一下图2.7所示中左侧部分，即外界信号的输入电路。    以图2.7所示中第一路输入为例，外界开关的一端接外部直流电源的正极，一端接PLC输入模板的一个信号输入端子，24V直流电源的负端接PLC输入模板的公共端COM。当开关闭合后，24V直流电经电阻R11、电阻R12、电容C11、稳压管D1的分压、滤波和稳压后，形成3V左右的稳定电压供给光电隔离器V1电二极管，光电隔离器另一侧的光电三极管接通，内部+5V电经过R13电阻与C12电容的滤波，形成适合CPU需要的标准信号，接到内部回路中锁存器的输入端。同时，接在输入回路中的发光二极管L1亮，指示该路输入信号的状态。    模块内部回路中的锁存器将送入的信号暂存，信号何时及如何送到CPU，由PLC的CPU模块来决定，CPU模块则是通过地址信号和控制信号来实现数据读入的。    由图2.7所示还可以看出，对于需要外接输入电源的PLC，现场检测开关的公共接点接在直流电源的正端，直流电源的负端接到模块的公共端上。在确定外接电源的功率时，用户需要知道在外部开关信号闭合时每一路输入电路的电流，及同时接通路数的最大值。当输入电源由PLC提供时，只要将图2.7中外部输入电源取消，将现场检测开关的公共接点直接接入模块的公共输入点即可。

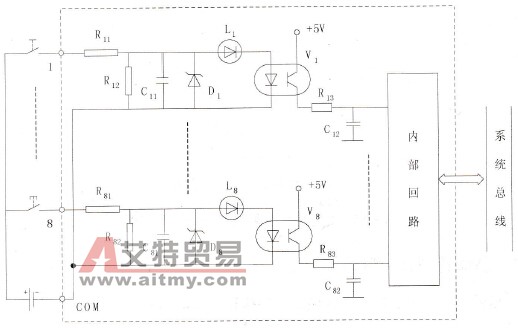

    图2.7    直流输入模块的原理示意图
