PLC的模拟量输出模块

    模拟量输出模块的作用是控制一些具有连续动作的执行机构，如电机转速的速度给定、各种位置运动的距离给定、电动阀（阀门有各种大小开度）动作给定等。    各种PLC的模拟量输出模块的组成结构各有所不同，但工作原理大同小异。PLC模拟量输出模板的原理框图如图2-12所示，它包括数据缓冲器与中间寄存器、D/A转换器、多路开关、光电隔离电路、功率放大电路以及控制、地址译码电路等。

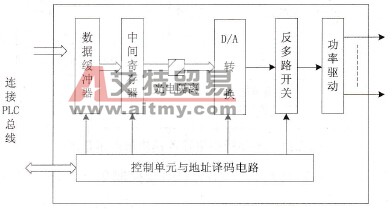

    图2-12    多路模拟量输出模块原理示意图    将PLC内部经过运算处理的数字结果转换成模拟量信号输出的过程如下。    ·当运行PLC用户程序的模拟量输出指令时，根据指令所指定的存储输出数据的地址，    将其中的数据取出送到模块内的缓冲器中。    ·进入缓冲器的数据按照控制信号的要求传送到中间寄存器。    ·中间寄存器中的二进制数经过光电隔离后，进入D/A转换器，进行数字量到模拟量    的转换。    ·经过转换后的模拟信号，根据模拟量输出指令所指定的输出通道号控制多路转换开关    将该路接通，模拟信号由该路输出。    为了提高输出信号的带负载能力，信号输出之前一般要进行功率放大。    以上介绍的几种开关量和模拟量的输入输出模板，它们的电路结构并不是惟一的，各生产厂家有自己的电路特点，但它们有一些共同的特点，如下所示。    ·电路中的防干扰隔离措施很突出，如光电隔离、阻容滤波等。    ·输入、输出模板具有适应各种信息的输入与控制能力。    这两点是PLC机得到广泛应用的原因所在，整个系统CPU、存储器等环境与普通计算机差不多，但PLC可以在相当恶劣的工作环境中正常运行，主要是由上述两个条件来保证，前者保证了工作的可靠，后者适应了控制对象的需要。
