PLC的模拟量输入模块

    模拟量输入模板是将设备现场连续变化的物理量，转变为PLC可以处理的数字信息。设备现场中的模拟量也是多种多样的，类型和参数大小都不同，因此这种模板一般需要备有预处理模块，使之变成输入模块适合处理的参数。    一般情况下，一块模拟量输入模板可分时输入多个信号，因此模板内有多路转换开关，将选中的模拟量经A/D转换器变成数字量，经驱动器输出或锁存，待CPU读取。这一切操作为了能有秩序地进行，还需要控制单元提供各种控制信号来保证。其原理性框图如图2.11所示。

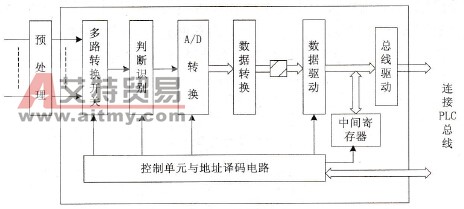

    图2.11    多路模拟量输入模块原理示意图    图中的多路转换开关、A/D转换器、数据驱动及控制单元均属一般常规结构，其他部分的作用如下。    ·判断识别：用以判断输入模拟信号的真伪，防止输入信号在变换过程或在通道上的故    障处成为一个伪信号，一般的判断方法是由输入模板反向输出一个恒定电流，在正常    情况下应形成一个定值电压，通过与标准电压相比较而判断线路连接是否正常，当发    现输入数值不正常时，则按照事先规定给予异常处理。    ·数据转换：这是由于在PLC内部数据处理中，并不是都用带符号的二进制数码表示，    而有时是以补码或BCD码等表示，而A/D转换器输出的数字量一般均为带符号的二    进制码，因此，应在它参与运算或被处理之前转换成适合的数码。    ·光电隔离器：经过数据转换的二进制数，经过光电隔离器后，才进入数据驱动单元。    光电隔离器主要起隔离作用，防止干扰信号输入控制器，以提高系统的抗干扰能力。    模拟量信号的输入过程如下。    ·当PLC用户程序运行并执行模拟量输入指令时，根据指令所指定的输入通道号，经    控制与译码电路的工作，选中某一路输入信号。    ·被选中的这一路输入信号经预处理电路转换成PLC能接受的电平信号，再通过多路    转换开关进入A/D转换器。    ·A/D转换器把这个输入采样值（模拟量）转换为带符号的二进制数，再由数据转换电    路进行转换后，经过光电隔离器进入数据驱动单元。    ·进入数据驱动单元的数据可按系统的控制要求传送到总线驱动器中，然后送到PLC    系统内部数据总线上，也可传送到中间寄存器中，等待CPU模板的命令再读入。    选择模拟量输入模块时，需要考虑以下几个方面的问题。    ·输入路数的多少。    ·输入电压、电流信号的类型。    ·模数转换的精度。    ·模数转换的速度。
