FL系列PLC的方波和占空比可调的脉冲发生器梯形图

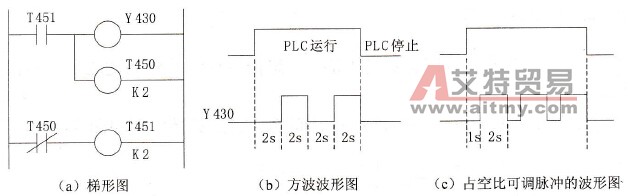

    图3.46 (a)所示的梯形图由两个计时器和一个输出继电器组成，可产生如图3.46 (b)所示的方波。定时器T450控制Y430接通时间，T451控制Y430断开时间。T450和T451的设定时间相同，则Y430输出方波。    调整两个计时器的设定时间，就可以输出占空比可调的脉冲信号。设T451的设定时间为1s，即占空比为2:1(输出信号接通2s，断开1s)，产生的脉冲波形如图3.46 (c)所示。
    图3.46    方波和占空比可调的脉冲发生器回路
