FL系列PLC的顺序脉冲发生器梯形图实现

    要求顺序脉冲发生器产生如图3.45 (a)所示的脉冲信号。    用PLC实现该顺序脉冲发生器的功能，梯形图如图3.45 (b)所示。当输入继电器X400触点闭合时，输出继电器Y431、Y432、Y433按设定顺序产生脉冲信号；当X400断开时，所有输出复位。用计时器产生这种顺序脉冲，其工作过程如下。    · 当X400接通时，计时器T450开始计时，同时Y431产生脉冲，计时时间到时，T450常闭触点断开，Y431线圈断电；T450常开触点闭合，T451开始计时，同时Y432输出脉冲；    ·T451计时时间到时，其常闭触点断开，Y432输出也断开；同时，T451常开触点闭    合，T452开始计时，Y433输出脉冲；    ·T452计时时间到时，Y433输出断开，此时，如果X400还接通，则重新开始产生顺    序脉冲。    如此反复下去，直到X400断开为止。

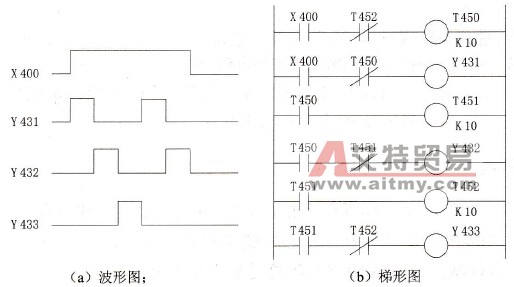

    图3.45    顺序脉冲发生器回路
