PLC的继电器型开关量输出模块

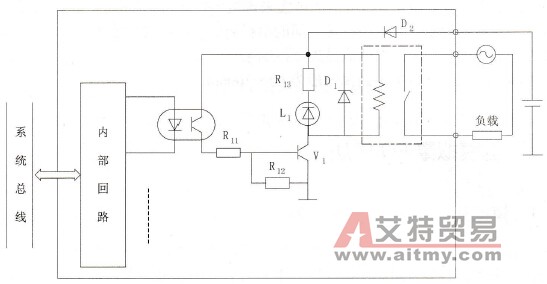

    为了适应负载的需要，PLC中通常备有继电器输出模板，用于驱动大电流的负载。继电器型输出模板的原理示意图如图2.10所示。
    图2.10    继电器型输出模板原理示意图    继电器型输出模板的其工作原理如下。    三极管V1受通过光电隔离器传送来的信号控制，当控制信号为高电平时，V1导通，从而使继电器线圈通电，它的常开触点闭合，负载得到供电：同时，发光二极管L1在限流电阻的作用下导通发光，表示继电器在工作。稳压管D1作限压保护，用它保护继电器线圈在三极管V1截止断电产生过压时，免遭损坏。    继电器输出模板的电源是需要进一步说明的，它既需要满足负载的要求，又要适应继电器的要求。在图2.10中，一个是直流24V，这是给继电器线圈供电的电源，由此知道这里用的是一个直流电压继电器；另一个是供负载用的，一般可以选用交流或直流电源，但由于负载回路是由继电器触头控制的，因此在考虑电源时必须结合负载性质和继电器触头的断弧能力一起来考虑。
