PLC的晶体管型开关量输出模块

    和输入模板一样，为了适应设备现场各种执行机构的需要，数字量输出模板也具有多种参数和规格。    根据驱动负载的功率输出电路的不同，PLC的开关量输出模块可分为晶体管型开关量输出模块、继电器型开关量输出模块、可控硅型开关量输出模块等不同的类型。下面以常用的晶体管型和继电器型开关量输出模块为例，介绍它们的电路原理与特点。    晶体管型开关量输出模块用于驱动像信号指示灯、继电器等小电流负载。图2.9所示是直流24V晶体管型开关量输出模块的原理示意图。

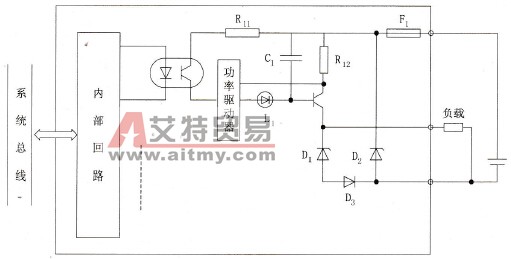

    图2.9    晶体管型直流输出模块的原理示意图    图中左侧部分的内部回路为控制部分，与输入模块类似，晶体管型开关量输出模块的内部回路也包括译码器、控制驱动器和缓冲锁存器等，但这里的数据流向是输出。图中给出了功率输出部分的电路，当内部回路缓冲器的信号允许输出时，首先经过光电隔离器、功率驱动器、发光二极管L1后，控制功率三极管给负载供电。其中，发光二极管L1用于显示有无信号输出，F1为过流熔断保险丝；稳压管D1和D2分别保持电源及输出端的恒压，以防过压对输出模块及外设的损坏。
