Fl系列PLC的MC/MCR指令

    · MC( Master control):主控指令。    · MCR( Master control reset)：主控复位指令。    在梯形图编程中，如果安排得当，OUT指令可以连续使用多次，如图3.22所示，其特点是分支后没有触点。但是，当遇到如图3.23所示分支后含有串联触点的多路输出情况时，前面已介绍过的指令无法直接编程，这时就需要用到MC和MCR指令。

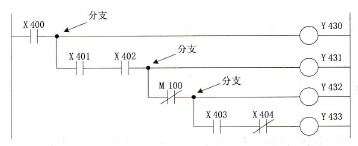

    图3.22    连续输出电路

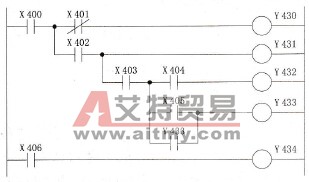

    图3.23    多路输出电路    用MC指令连接某些辅助继电器(M100～M177)的常开触点，此常开触点的一端与公共母线相连，另一端连接着一根“临时母线”，与“临时母线”相连的其他触点用LD (LDI)指令连接。用MCR指令消除对应辅助继电器所形成的“临时母线”，使该指令后面的LD (LDI)又回到与原来的公共母线相连。    这样，应用MC/MCR指令，将图3.23改为图3.24所示的梯形图。    可以看出，对于图3.23所示的多路输出电路，凡遇到公共串联触点时，即增加一个辅助继电器，并使用MC指令形成“临时母线”，在需要时再加上MCR指令。这样即可实现原图的控制功能，又使编程容易。

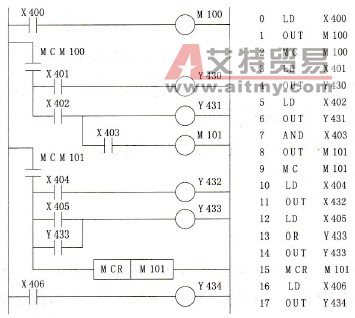

    图3.24    用MC/MCR的多路输出电路
