Fl系列PLC的SFT指令

    ·SFT（Shift：移位指令。    该指令用来使移位寄存器的内容依次进行移位。关于移位寄存器的工作原理，可参阅3.2.3节的有关内容。    移位寄存器由16个辅助继电器组成，用第一个辅助继电器编号作为该移位寄存器的编号。辅助继电器一旦被用作移位寄存器后，其他地方就不能再使用，但可以用S或R指令单独设置这些辅助继电器的状态。    该指令的目标元素（带*号的具有停电保持功能）如下：    图3.21给出了由两个16位移位寄存器组成的32位串级移位寄存器的梯形图。

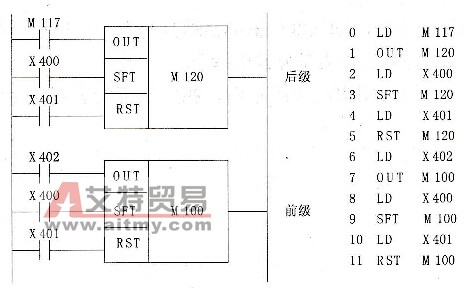

    图3.21    SFT指令的应用    注意：如图3.15所示，两个以上移位寄存器连接，进行串级移位时，要对后级先进行编程，用前级移位寄存器的末位输出，作为后级移位寄存器的数据输入。
