FL系列PLC的计时器的编程

    计时器、计数器是控制中的基本元件，PLC中一般均有这些功能。所不同的是，有的PLC有专门的计时器、计数器指令，如欧姆龙C系列PLC中的TIM指令和CNT指令，有的PLC是将有关指令进行组合后完成计时、计数功能的。    Fl系列PLC的“计时器”相当于电气控制系统中的通电延时的时间继电器，其触点在通电时延时动作，在断电时瞬时动作。    对计时器(T)使用OUT指令和时间常数设定(K值)，可得到不同时间的延时，其梯形图如图3.26所示。图中，当X400接通时，计时器T450的线圈接通，其触点经过设定的延时时间后才动作。    如果需要得到断电延时的时间继电器，即其触点在线圈通电时瞬时动作，在断电时延时动作，可采用如图3.27所示的梯形图。它是与辅助继电器组合，并利用辅助继电器Ml01的触点实现延时断开功能的。

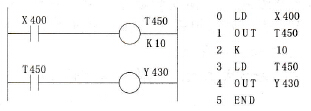

    图3.26    计时器（通电延时）
    图3.27    计时器（断电延时）    注意：计时器触点动作的延时时间由“K值×时基”确定。不同编号的计时器时基数数值可能不同，在使用中应注意查阅有关说明书。
