Fl系列PLC的OR、ORI指令

来源:艾特贸易2017-06-04

简介OR: 或指令。用于常开触点的并联,完成逻辑或运算。 ORI( Or inverse) :或反指令。用于常 闭触点的并联,完成逻辑或非运算。 用 OR/ORI 指令将单个触点与前面元件的并联,并联的次数没

    ·OR:或指令。用于常开触点的并联,完成逻辑“或”运算。    ·ORI( Or inverse):或反指令。用于常    闭触点的并联,完成逻辑“或非”运算。    OR/ORI指令将单个触点与前面元件的并联,并联的次数没有限制。并联触点的左端接到LD点上,右端与前一条指令对应的触点的右端相连。图3.16是这两条指令在梯形图中的应用示例及相应的语句表程序。

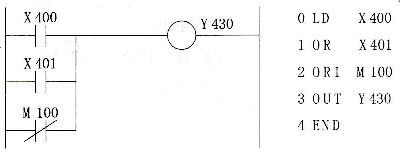

OR和ORI指令的应用
    3.16    ORORI指令的应用
