S7-300 PLC接通延时定时器SD的启动和运行

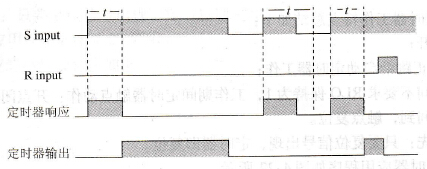

    如果RLO有正跳沿，则以设定的时间值启动指定的定时器。定时时间到，定时器动合触点闭合并保持，直到RLO变为0时，定时器被复位。如果定时器运行时间（RLO为1）少于定时器的时间设定值，则当RLO由1变化到0时，定时器也被复位。接通延时定时器时序如图4-23所示。
    图4-23    接通延时定时器时序    接通延时定时器工作特点总结如下：    1)延时接通；    2) RLO的正跳沿启动定时器工作；    3)工作期间要求RLO保持为1，工作期间定时器触点不动作；    4)定时时间未到，RLO变为0，定时器复位；定时时间到，触点动作：开点闭合，闭点断开；    5)复位优先：只要复位信号出现，定时器即复位。    接通延时定时器应用程序如图4-24所示。

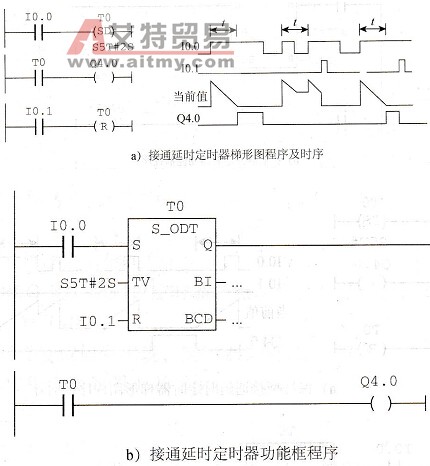

    图4-24    接通延时定时器应用程序    图4-24a对应的语句表程序如下：    A    I    0.0    L    S5T#2S    SD    T    O    A    T    0    =    Q    4 0    A    I    0.1    R    T    0
