S7-300 PLC的标准触点指令

    标准触点指令是指“与”及“与非”指令、“或”及“或非”指令、“异或”及“同或”指令。    标准触点就是动合触点（常开触点）。A（AND，与）指令表示串联动合触点。0（OR，或）表示并联动合触点。动合触点对应的地址位为“1”状态时，该触点闭合，反之为触点断开。    1)逻辑“与”操作。当所有的输入信号都为“1”，则输出为“1”；只要输入信号有一个不为“1”，则输出为“0”。    梯形图(LAD)程序如图4-1所示。
    图4-1    逻辑“与”关系    语句表( STL)程序如下：    A I0.0    A I0.1    = Q4.0    如果是动断触点（常闭触点），就取其非状态。串联动断触点，形成逻辑“与非”的关系，在语句表中，“与非”指令用AN<操作数>表示。    2)逻辑“或”操作。只要有一个输入信号为“1”，则输出为“1”；所有输入信号都为“0”，输出才为“0”。    梯形图( LAD)程序如图4-2所示。    当输入信号I0.0和I0.1有一个以上为“1”时，输出信号Q4.0为“1”。当输入信号I0.0和I0.1都为“0”时，输出信号Q4.0才为“0”。    语句表( STL)程序如下：    O I0.0    O I0.1    = Q4.0    并联动断触点，形成逻辑“或非”的关系，在语句表中，“或非”指令用ON<操作数>表示。
    图4-2    逻辑“或”关系    3)逻辑异或操作。当两个输入信号其中一个为“1”而另一个为“0”时，输出信号为“1”；当两个输入信号都为“0”或者都为“1”时，输出信号为“0”。    如果两个触点满足如图4-3所示的连接形式，则形成了逻辑“异或”关系，在语句表中，可用指令X<操作数1>，X<操作数2>表示。    语句表( STL)程序如下：    X I0.0    X I0.1    = Q4.0    4)逻辑同或操作。同或指令的助记符为XN，对应梯形图程序如图4-4所示。    语句表(STL)程序如下：    X I0.0    XN I0.1    = Q4.0    在PLC中，触点的状态就是相应存储单元的状态，当扫描到标准触点（动合触点）时，就取存储单元的原状态，当扫描到动断触点时，就取存储单元的反状态。

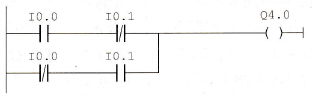

    图4-3    逻辑“异或”关系

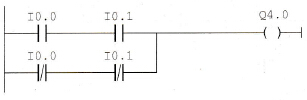

    图4-4    逻辑“同或”关系
