S7-300 PLC扩展脉冲定时器SE的启动和运行

    如果RLO有正跳沿，则以设定的时间值启动指定的定时器。即使RLO变为0，定时器仍保持运行，直到达到定时器的设定值时才被复位。在定时器运行时，其动合触点闭合。当定时时间到，动合触点断开。扩展脉冲定时器时序如图4-21所示。

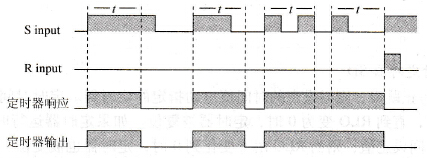

    图4-21    扩展脉冲定时器时序    扩展脉冲定时器工作特点总结如下：    1)延时断开；    2) RLO的正跳沿启动定时器工作；    3)工作期间不要求RLO保持为1，工作期间定时器触点动作：开点闭合，闭点断开；    4)定时时间到，触点复位。    5)复位优先：只要复位信号出现，定时器即复位。    扩展脉冲定时器应用程序如图4-22所示。

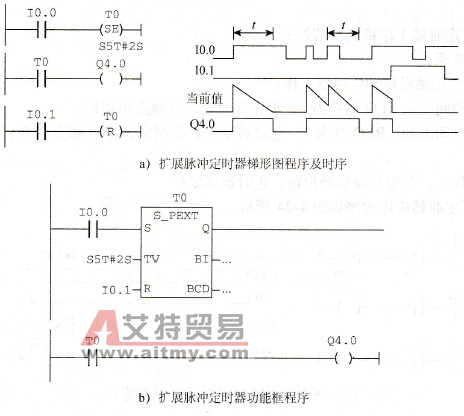

    图4-22    扩展脉冲定时器应用程序    图4-22a对应的语句表程序如下：    A    I    0.0    L     S5T#2S    SE    T    0    A    T    0    =    Q    4.0    A    I    0.1    R    T    0
