FX系列PLC的FX2N-32CCL模块

    FX2N- 32CCL模块是将PLC连接到CC - Link网络中的接口模块，与之连接的PLC将作为远程设备站。它在连接CC - Link网络时，必须进行站号和占用站数的设定。站号由2位旋转开关设定，占用站数由1位旋转开关设定，站号可在1～64之间设定，占用站数在1～4之间设定。    1．通信连接    FX2N-32CCL与系统的通信连接如图6-9所示。采用专用双绞屏蔽电缆将各站的DA与DA，DB与DB、DG与DG相连接。SLD端子应与屏蔽电缆的屏蔽层连接，FG端子采用3级接地。

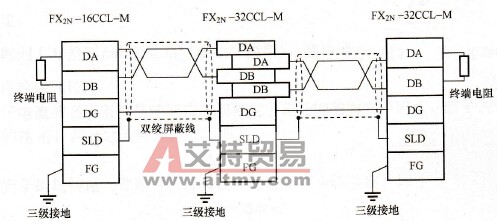

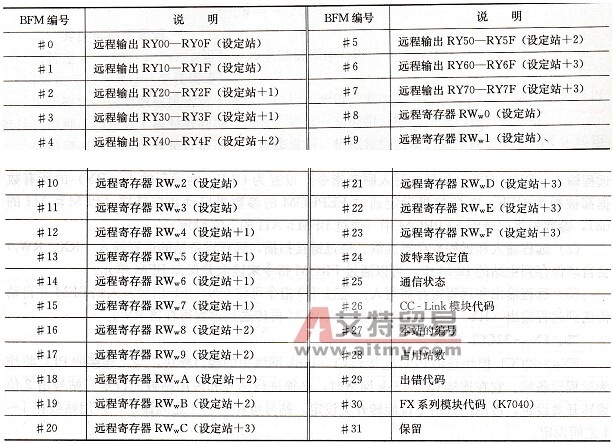

    图6-9    FX2N- 32CCL与主单元及远程I/O站的连接    2．FX2N- 32CCL的BFM分配    FX2N- 32CCL的BFM分配如表6-11所示。    表6-11    fX2N - 32CCL的BFM分配表
