FX系列PLC的FX2N-16CCL-M模块

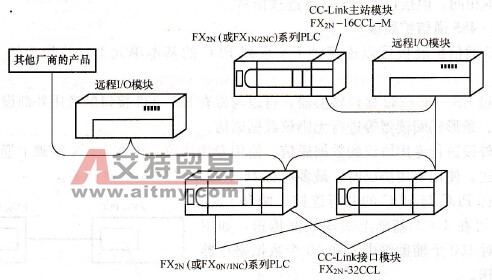

    FX2N- 16CCL -M模块是FX系列PLC的CC - Link主站模块，它将与之相连的FX系列PLC作为CC - Link的主站。主站在整个网络中的控制数据链接系统的站，如图6-8所示。

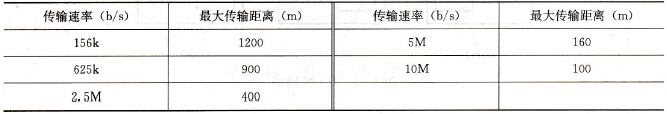

    图6-8    CC - Link网络    远程I/O站仅处理位信息，远程设备站可以处理位信息和字信息。当FX系列PLC作为主站单元时，只能以FX2N- 16CCL -M作为主站通信模块，整个网络最多可以连接7个I/O站和8个远程设备站。    1．CC - Link最大传输距离    在使用高性能CC - Link电缆时，最大的传输距离与传输速率有关，如表6 4所示。    表6-4    传输距离

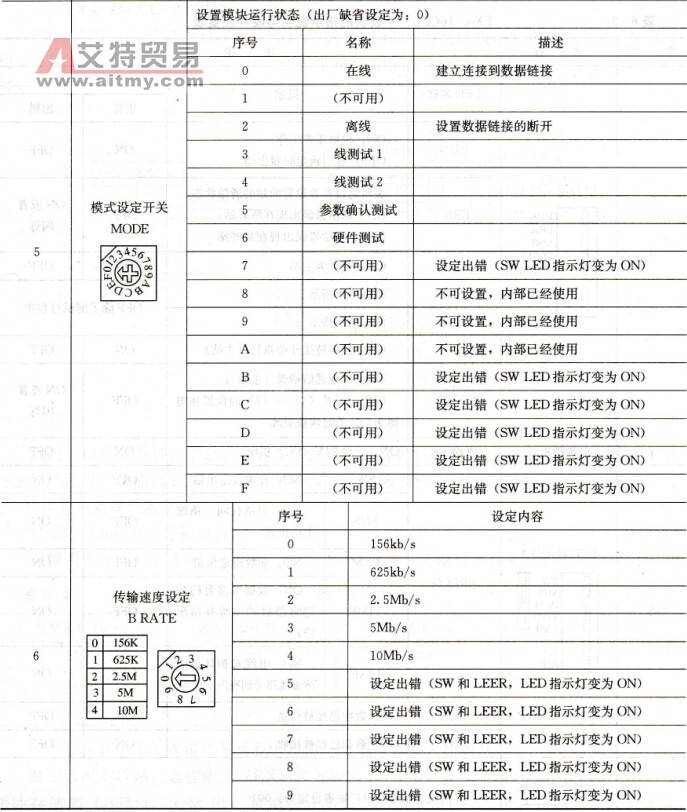

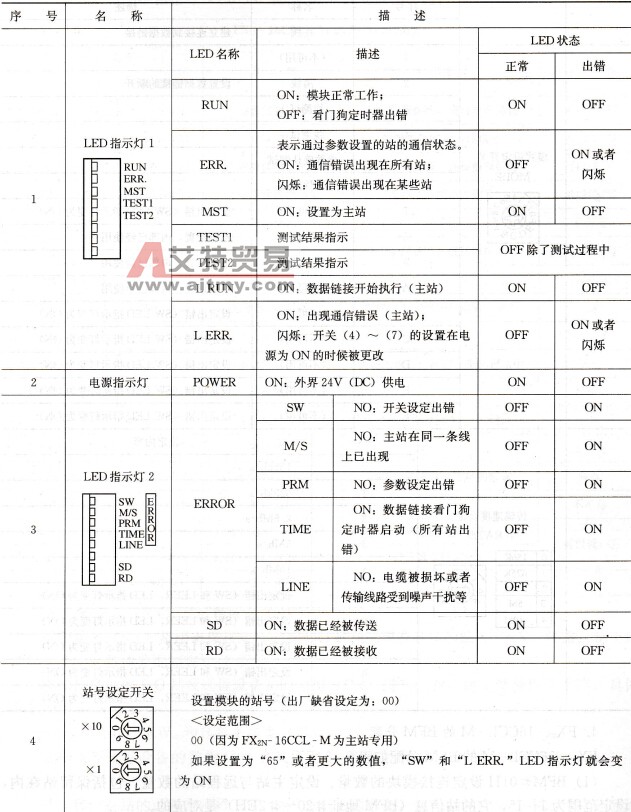

    2．FX2N- 16CCL -M模块与远程I/O站、远程设备站之间的通信    对于远程I/O站，远程输入(RX)和远程输出(RY)被分配到FX2N- 16CCL -M中的缓冲存储器( BFM)，主站PLC可通过FROM指令读出FX2N- 16CCL -M中远程输入(RX)对应的BFM。同样，主站PLC也可通过TO指令写入远程输出(RY)对应的BFM。通过FX2N- 16CCL -M与其他从站通信模块进行数据链接。    对于远程设备站，除了远程输入(RX)和远程输出(RY)以外．主站PLC还可用FROM指令读出FX2N- 16CCL -M中的RWw (BFM)，也可用TO指令写入FX2N- 16CCL -M中的RWr(BFM)。    3．FX2N- 16CCL -M模块的指示说明与硬件设置    FX2N- 16CCL -M模块的指示说明与硬件设置如表6-5所示。    表6-5    FX2N- 16CCL -M模块的指示说明与硬件设置表

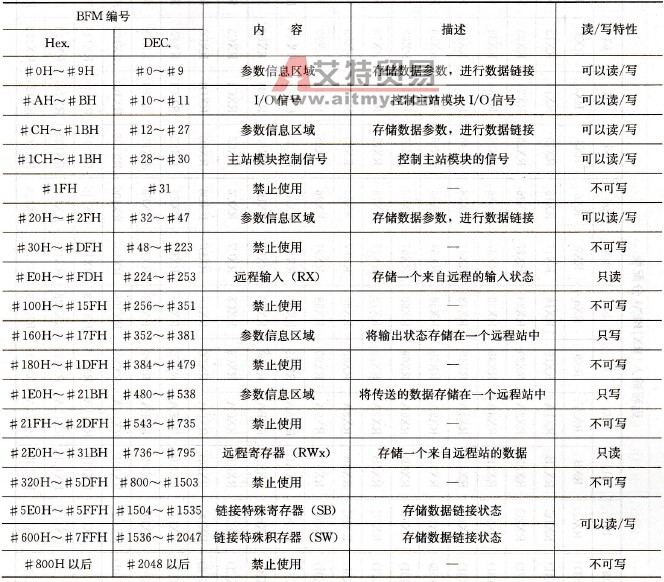

    4．FX2N- 16CCL -M的BFM分配    FX2N- 16CCL -M的BFM分配如表6-6所示。    (1) BFM#01H设定连接模块的数量。设定主站与远程站的数量，包括保留站在内，设定范围为1～15，它的站信息(BFM地址#20～#2EH)是对应的。    (2) BFM#10H设定保留站信息。保留站占用系统的资源，但不进行数据连接，也不会被视为数据连接故障。因此，当一个站被设为保留站时，其对应的站号必须在BFM#10H的对应位上设定为ON。    (3) BFM#AH控制主站的I/O信号。相同编号的BFM在读取时和写入时具有不同的功能，系统会自动根据指令(FROM或TO)来改变这些功能。    表6-6    FXZN- 16CCL -M的BFM分配表

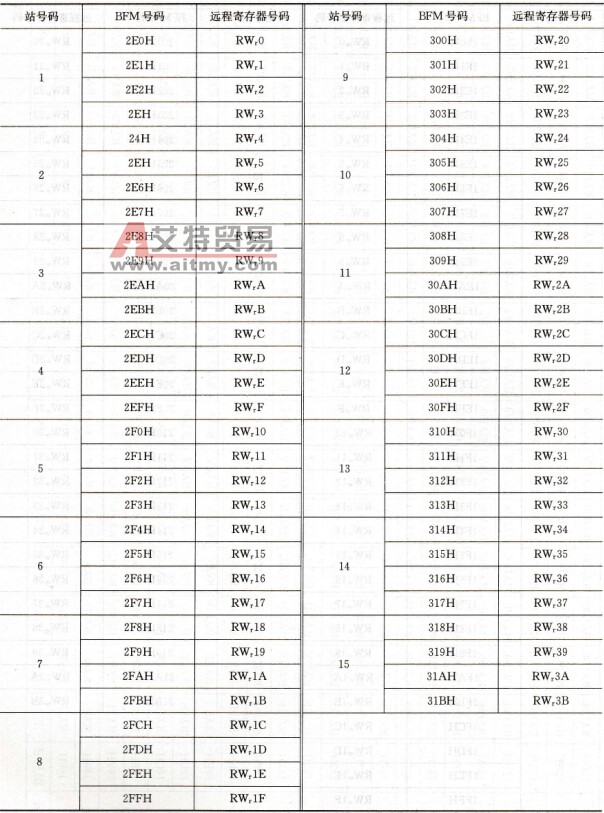

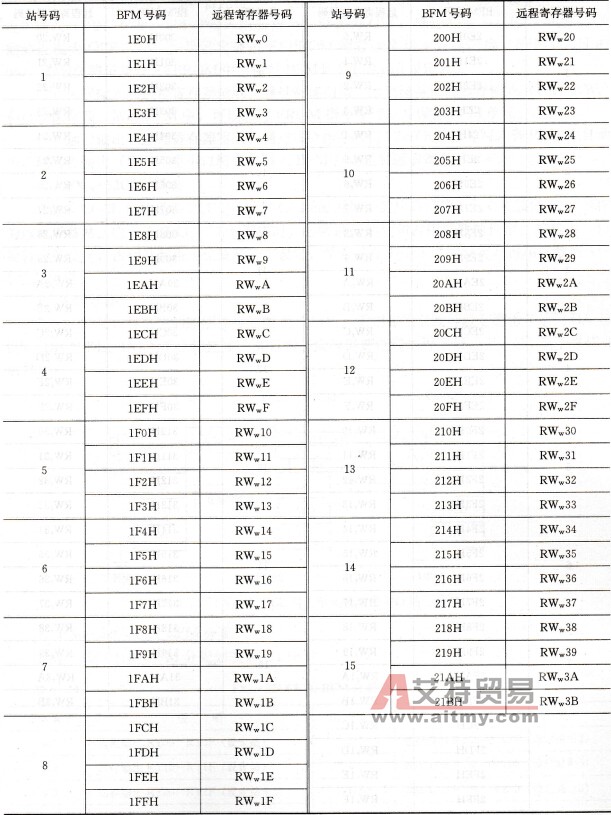

    5．远程输入(RX)与远程输出(RY)。    远程输入(RX)是用来保存来自远程I/O站和远程设备站的输入(RX)状态。每个站使用2个字，具体分配如表6-7所示。    将输出到远程I/O站及远程设备站的输出(RY)进行保存，每个站使用2个字，具体分配如表6-8所示。    6．远程寄存器RWw和远程寄存器RWr    被传送到远程设备的数据写到RWw保存，每个站使用4个字，具体分配如表6-9所示。    从远程设备站的远程寄存器RWr中传送出来的数据，每个站使用4个字，具体分配如表6 -10所示。    表6-9    远程寄存器RWw的BFM分配表
    表6 - 10    远程寄存器RWr的BFM分配表
    7．主站与远程设备站的通信    (1)启动数据链接。PLC首先将“写入刷新指令”（BFM# AH的b0）设置为ON，使远程输入(RY)有效；如果“写入刷新指令”设置为OFF，则远程输入(RY)的所有数据都被视为OFF。PLC如果设定通过EEPROM的参数来启动数据链接(BFM#AH的b8)，参数先将记录到EEPROM中（通过BFM# AH的b10设定）。    (2)远程输入和远程寄存器读取。通过链接扫描，远程设备站的远程输入(RX、RWr)会自动保存到主站的BFM中，可以通过FROM指令来读取并保存BFM单元。    (3)远程输出和远程寄存器写入。通过TO指令可将ON/OFF信号写入到BFM并自动传送到远程输出(RY)，也可以将数据写入BFM再传送到远程寄存器RWw。
