S7-300 PLC的定时器组成

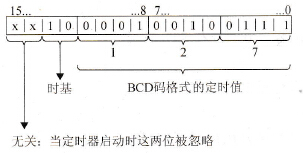

    定时器是PLC中的重要部件，可以提供等待时间或监控时间，还可以产生一定宽度的脉冲，也可以测量时间，用途非常广泛，因此，定时器指令的学习非常重要。    S7-300提供了五种形式的定时器：脉冲定时器(SP)、扩展定时器(SE)、接通延时定时器( SD)、带保持的接通延时定时器(SS)和断电延时定时器(SF)。    在CPU的存储器中留出了定时器区域，该区域用于存储定时器的定时时间值，每个定时器为2字节，称为定时字。S7-300中定时器区最多为512Byte，视CPU的具体型号，最多允许使用256个定时器。    S7中定时时间由时基和定时值两部分组成，定时时间等于时基与定时值的乘积，当定时器运行时，定时值不断减1，直至减到0，减到0表示定时时间到，并触发定时器触点动作。    定时器的第0到第11位存放BCD码格式的定时值，三位BCD码表示的范围是0～999。第12、13位存放二进制格式的时基。累加器1低字中的定时值及时基如图4-18所示。

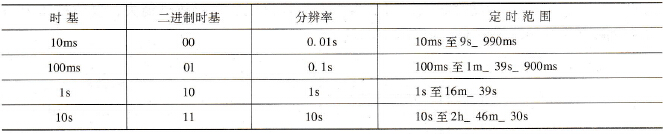

    图4-18    累加器1低字中的定时值及时基    时基和定时值可以任意组合，可以得到不同的定时时间及定时分辨率。从下表中可以看出：时基小则定时分辨率高，但定时时间范围窄；时基大则分辨率低，但定时范围宽。时基与定时范围见表4-7。    表4-7    时基与定时范围
    当定时器启动时，累加器1低字的内容被当作定时时间装入定时字中。这一过程是由操作系统自动完成的，用户只需给累加器1装入不同的数值，即可设置需要的定时时间。    如：LW#16# txyz    其中：t，x，y，z均为十进制数；    t=时基，取值0、1、2、3分别表示时基为：10ms、100ms、1s、10s。    xyz=定时值，取值范围：1到999。    也可直接使用S5中的时间表示法装入定时数值，例如：    LS5T# aH_ bbM_ ccS_ dddMS    其中：a=小时，bb=分钟，cc=秒，ddd=毫秒。范围：1MS到2H_ 46M_ 30S；此时，时基是自动选择的，原则是：根据定时时间选择能满足定时范围要求的最小时基。
