FX系列PLC的RS-485通信扩展板

    RS - 485通信扩展板可以连接到FX系列PLC的基本单元上，并作为如下通信接口使用：    (1)通过RS - 485/232接口转换器，可以与带有RS - 232接口的通用外部设备，如计算机、打印机、条形码阅读器等进行无协议数据通信。    (2)与外设进行专用协议的数据通信。使用专用协议，可在1：N基础上通过RS - 485进行数据传送。使用专用协议时，最多可有16个站，包括A系列PLC。    (3)进行PLC与PLC的并行连接。两台FX2N系列PLC，可在1：1基础上实现数据传送，如图6-6所示，对100个辅助继电器和10个数据寄存器进行数据传送。
    图6-6    并行连接    在并行系统中使用RS - 485通信扩展板时，整个系统的扩展距离为50m(最大500m)。    (4)使用N:N网络的数据传送。通过FX2N系列PLC，可在N：N基础上进行数据传送，如图6-7所示。当N:N系统中使用485BD时，整个系统的扩展为50m(最大500m)，最多为8个站。

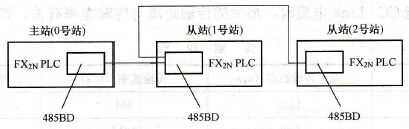

    图6-7    N:N网络
