S7-300 PLC的对逻辑操作结果RLO的直接操作指令

    表4-6为对RLO的直接操作指令。    表4-6    对RLO的直接操作指令
    (1)逻辑取反操作    取反指令将逻辑操作结果RLO的状态取反后存入RLO。    指令应用梯形图程序如图4-16所示。

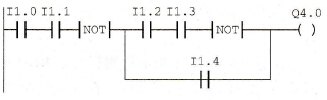

    图4-16    逻辑取反指令    对应的语句表程序如下：    A    I1.0    A    I1.1    NOT    A(    A    I1.2    A    I1.3    NOT    O    I1.4    =    Q4.0    (2)置0指令CLR    置0指令将RLO的内容置0。只有STL形式。    (3)置1指令SET    置1指令将RLO的内容置1。只有STL形式。    (4)保存指令SAVE    保存指令将RLO的内容存放在状态字的BR中。    (5)A BR指令    A BR指令是再次检查所存储的RLO。    [例4-4] 设计故障信息显示电路，故障信号I1.0为1使Q5.0控制的指示灯以1Hz的频率闪烁。操作人员按复位按钮I1.1后，如果故障已经消失，指示灯熄灭。如果没有消失，指示灯转为常亮，直至故障消失。    参考程序如图4-17所示，其中MB100为时钟存储器，M100.5为频率1Hz的时钟脉冲。故障信号I1.0为动合触点，闭合表示有故障，断开表示故障消失；复位按钮I1.1为动合触点，接触器线圈Q5.0接通指示灯。

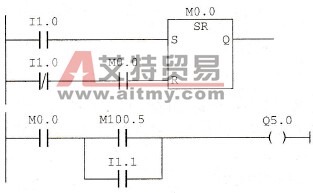

    图4-17    例4-4参考程序
