FX2N系列PLC的FX2N- 4DA模拟量输出模块

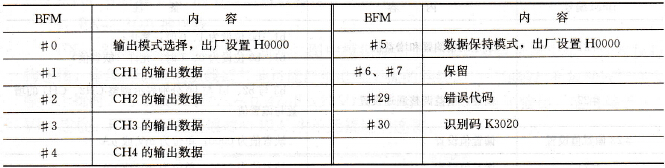

    FX2N- 4DA模拟量输出模块的部分BFM分配表如表6-3所示。    表6-3    FX2N - 4DA的部分BFM分配表
    表6-3说明如下：    FX2N- 4DA要选择通道，对通道进行初始化。初始化由缓冲器BFM#0中4位十六进制数字来控制，从右到左第一位字符控制通道1 (CH1)，第四位控制通道4(CH4)等。    0表示设置电压输出(-10～+10V)，对应输出数据为-2000～+2000。    1表示设置电源输出(4～20mA)，对应输出数据为0～1000。    2表示设置电流输出(0～20mA)对应输出数据为0～1000。    如：BFM#O设置为H2110，其意义为CH1输出电压（- 10～+10V），CH2和CH3输出电流(4～20mA)，CH4输出电流(0～20mA)。    【例6 - 3】 如将FX2N- 4DA放在特殊功能模块的1号位置上，如图6-5所示，首先读出BFM30中的识别码进行比较，再对通道初始化，定义各通道的输出模式，将D0、D1、D2、D3分别从4个通道变为模拟量输出。

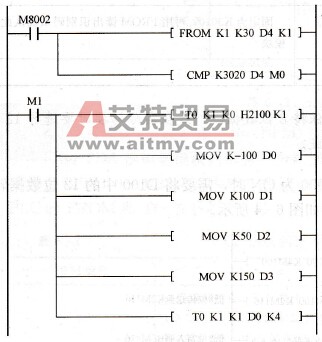

     图6-5    例6-3程序
