S7-300 PLC的触发器

来源：艾特贸易2017-06-04

简介置位／复位指令用功能框表示，就构成触发器，如表 4-3 所示。触发器可分为两种类型：置位优先类型（ RS 触发器）和复位优先类型（ SR 触发器）。表 4-3 触发器指令触发器可以用在

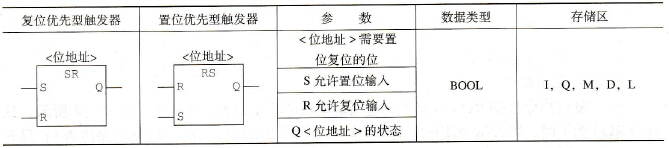

    置位／复位指令用功能框表示，就构成触发器，如表4-3所示。触发器可分为两种类型：置位优先类型（RS触发器）和复位优先类型（SR触发器）。    表4-3    触发器指令
    触发器可以用在逻辑串的最右端，结束一个逻辑串，也可以用在逻辑串中，影响右边的逻辑操作结果。    1)置位优先：I0.1上升沿使Q4.1置位，I0.0上升沿使Q4.1复位，I0.1、I0.0同时出现上升沿，则Q4.1被置位。程序如图4-12所示。    2)复位优先：I0.1上升沿使Q4.0复位，I0.0上升沿使Q4.0置位，I0.1、I0.0同时出现上升沿，则Q4,0被复位。程序如图4-13所示。
RS触发器     图4-12    RS触发器
SR触发器     图4-13    SR触发器
