FX2N系列PLC的FX2N-2DA模拟量输出模块

    FX2N- 2DA模拟量输出模块是FX系列专用的模拟量输出模块。该模块将12位的数字值转换成相应的模拟量输出。FX2N- 2DA有两路输出通道，通过输出端子变换，也可任意选择电压或电流输出状态。电压输出时，输出信号范围为DC-10～+10V，可接负载阻抗为1kΩ～1MΩ，分辨率为5mV，综合精度为0.1V;电流输出时，输出信号范围为DC +4～+20mA，可接负载阻抗不大于250Ω，分辨率为20μA，综合精度为0. 2mA。    FX2N-2DA模拟量模块的工作电源为DC 24V，模拟量与数字量之间采用光电隔离技术。FX2N- 2AD模拟量模块的2个输出通道，要占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输出点来计算。    1．FX2N- 2DA的接线    FX2N- 2DA的接线如图6-3所示，图中模拟输出信号采用双绞屏蔽电缆与外部执行机构连接，电缆应远离电源线或其他可能产生电气干扰的导线。当电压输出有波动或存在大量噪声干扰时，可以接一个0.1～0. 47μF (25V)的电容。如果是电压输出，应将端子I+和VI-连接。FX2N- 2DA接地端与PLC主单元接地端连接。

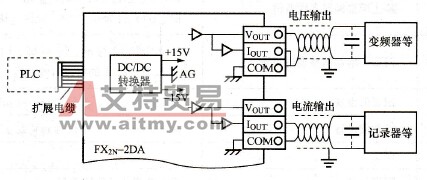

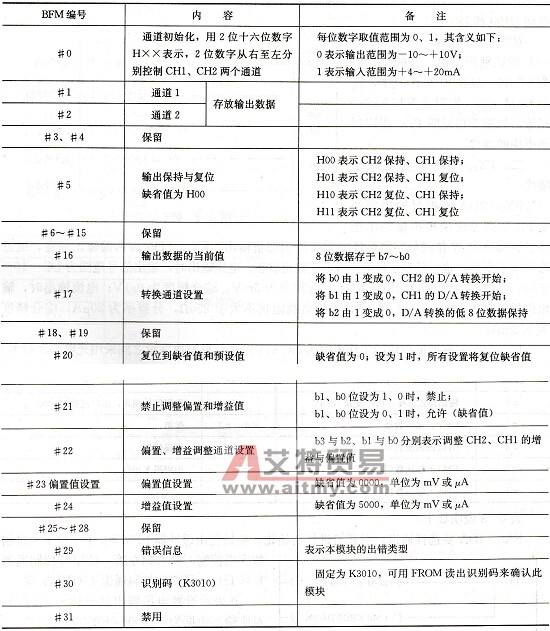

    图6-3    FX2N- 2DA接线方式    2．FXZN- 2DA的缓冲寄存器(BFM)分配    FX2N- 2DA模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0～#31，其内容与作用如表6-2所示。数据缓冲寄存器区内容可以通过PLC的FROM和TO指令来读、写。    表6-2    FXZN- 2DA的缓冲寄存器(BFM)分配表

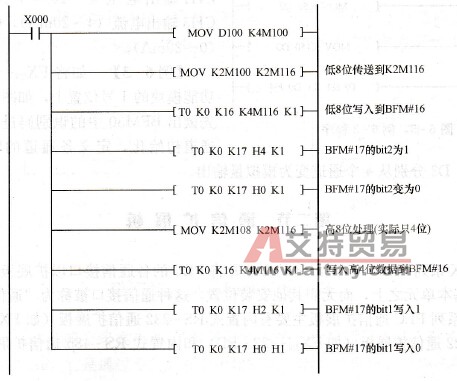

    【例6-2】 利用FX2N- 2DA实现，当X000为ON时，需要将D100中的12位数据转换为模拟量，并且在通道1中进行输出。程序如图6-4所示。
     图6-4    例6-2程序
