S7-300 PLC的置位/复位指令

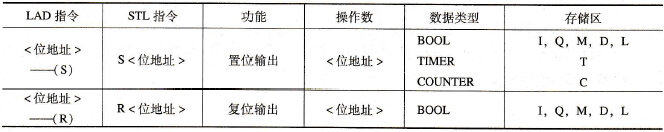

    置位/复位指令根据RLO的值来决定指定地址的状态是否需要改变，如表4-2所示。只有当RLO为1时，置位指令使指定地址位为1，即使RLO又变为0，输出仍保持为1；只有当RLO为1时，复位指令使指定地址位为0，即使RLO又变为1，输出仍保持为0。如果RLO为0，指定地址位状态保持不变。    表4-2    置位/复位指令
    置位/复位指令可用于结束一个逻辑串（梯级），放在逻辑串的最右端，不能放在中间。复位指令也可用于复位定时器和计数器。    在语句表中，置位指令用S<操作数>表示；复位指令用R<操作数>表示。    置位指令梯形图程序如图4. 10所示。    对应语句表程序如下：    A    I0 0    A    I0.1    ON    I0.2    S    Q4.0    Q 4.0一旦置位，只有复位指令才能将Q4.0复位。    复位指令梯形图程序如图4-11所示。    对应语句表程序如下：    A    I0.0    A    I0.1    ON    I0.2    R    Q4.0
    图4-10    置位指令
    图4-11    复位指令
