FX2N系列PLC的FX2N- 4AD模拟量输入模块

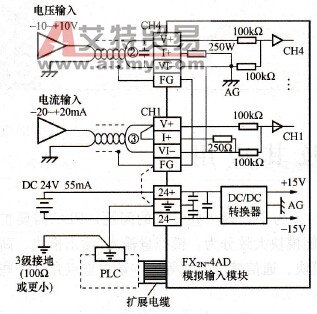

    FX2N- 4AD模拟量输入模块是FX系列专用的模拟量输入模块。该模块有4个输入通道(CH)，通过输入端子变换，可以任意选择电压或电流输入状态。电压输入时，输入信号范围为DC-10～+10V，输入阻抗为200kΩ，分辨率为5mV,电流输入时，输入信号范围为DC-20～+20mA，输入阻抗为250Ω，分辨率为20μA。    FX2N- 4AD将接收的模拟信号转换成12位二进制的数字量，并以补码的形式存于16位数据寄存器中，数值范围是-2048～+ 2047。它的转换时问为15ms，综合精度为量程的1%。    FX2N- 4AD的工作电源为DC 24V，模拟量与数字量之间采用光电隔离技术，但各通道之间没有隔离。FX2N- 4AD消耗PLC主单元或有源扩展单元5V电源槽30mA的电流。FX2N- 4AD占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输入点来计算。    1．FX2N-4AD的接线    FX2N- 4AD的接线如图6-1所示，图中模拟输入信号采用双绞屏蔽电缆与FX2N-4AD连接，电缆应远离电源线或其他可能产生电气干扰的导线。如果输入有电压波动，或在外部接线中有电气干扰，可以接一个0. 1～0. 47μF (25V)的电容。如果是电流输入，应将端子V+和I+连接。FX2N- 4AD接地端与PLC主单元接地端连接，如果存在过多的电气干扰，再将外壳地端FG和FX2N- 4AD接地端连接。    2．FX2N- 4AD缓冲寄存器(BFM)的分配    FX2N- 4AD模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0～#31，其内容与作用如表6 -1所示。数据缓冲寄存器区内容，可以通过PLC的FROM和TO指令来读、写。

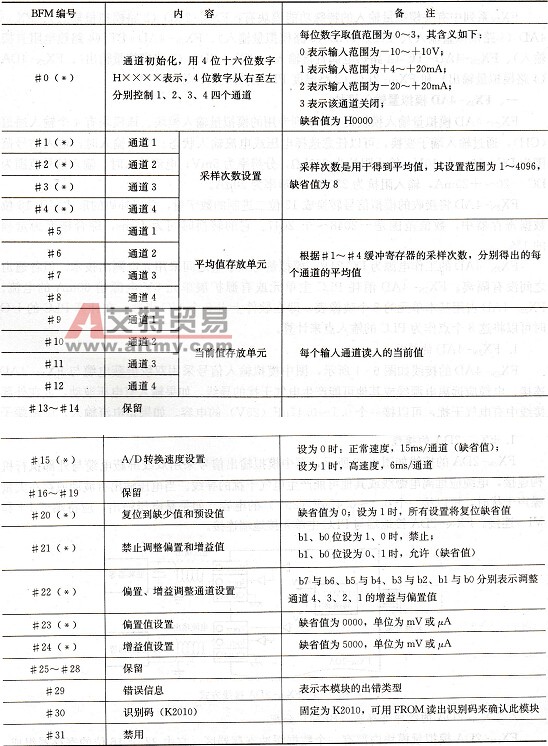

    图6-1    FX2N- 4AD接线方式    零点与增益的调整可采用编程方法设置BFM# 21～#24的值进行，也可通过调节外部旋钮实现。    当通道预置为-10～+10V输入时，预置对应的值为- 2000～+2000；当通道预置为4～20mA输入时，预置对应的值为0～+1000；当通道预置为-20～+20mA输入时，预置对应的值为-1000～+1000；当然，以上对应数值可重新调整，最大值不超过4096。    表6-1     FX2N-4AD缓冲寄存器(BFM)的分配表

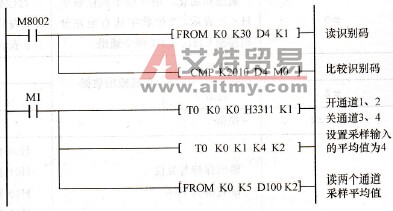

    注带(*)的缓冲寄存器可用TO指令写入，其他可用FROM指令读出；偏置值是指当数字输出为0时的模拟量输入值；增益值是指当数字输出为+1000时的模拟量输入值。    【例6 - 1】 如将FX2N 4AD模块连接在特殊功能块的0号位置，现有两个压力传感器4～20mA信号分别送人FX2N-4AD的通道1和通道2，试把两个传感器检测到的数据分别传送到D100和D101。    如图6-2所示，先把FX2N4AD的识别码读出，它的识别码为K2010，放在BFM# 30中，读出BFM# 30，检测是否与K2010相等，如相等则说明PLC能识别该模块的连接。
    图6-2    例6-1程序
