FL系列PLC的闪烁与单稳态回路梯形图实现

来源：艾特贸易2017-06-04

简介在需要驱动指示灯闪烁时，可使用如图 3.50 所示的闪烁回路梯形图。只要输入 X400 通电，输出 Y430 就周期性地通电和断电通电和断电的时间分别等于 T451 和 T450 的设定值。闪烁回路实际

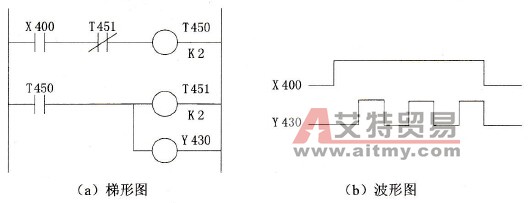

    在需要驱动指示灯闪烁时，可使用如图3.50所示的闪烁回路梯形图。只要输入X400通电，输出Y430就周期性地“通电”和“断电”“通电”和“断电”的时间分别等于T451和T450的设定值。闪烁回路实际上是一个具有正反馈的振荡回路，T450和T451的输出信号通过它们的触点分别控制对方的线圈，形成了正反馈。

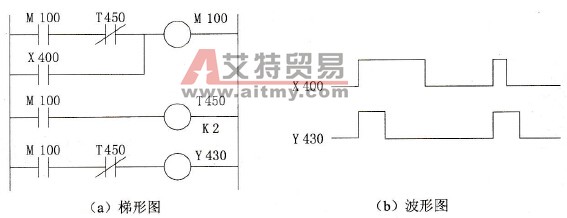

闪烁回路图     图3.50    闪烁回路图    如图3.51所示梯形图回路的功能相当于数字电路中的单稳态电路，从X400的上升沿开始，产生一个脉冲宽度等于T450设定值的单脉冲。
单稳态回路     图3.51    单稳态回路
