S7-300 PLC的移位指令

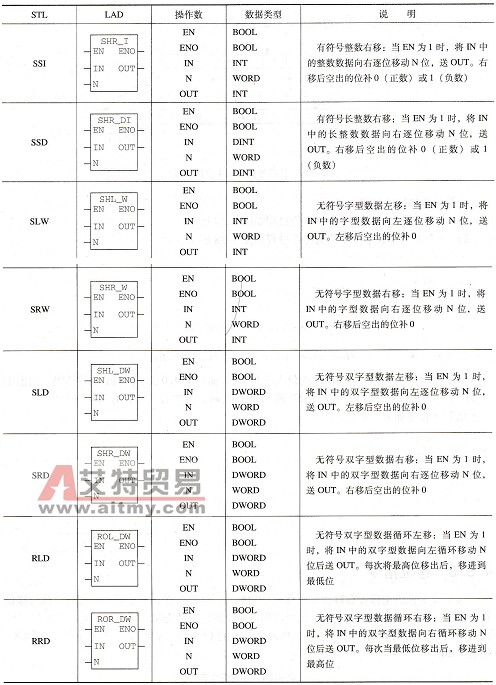

    移位指令包括左移、右移和循环移位三种形式。移位操作在累加器1中进行。执行移位指令所空出的位既可以用0填入，也可以用符号位的信号状态填人（“0”代表“正”，“1”代表“负”）。最后移出位的信号状态装入状态字的CC1位。状态字的CC0和OV位清零。见表4-26。    表4-26    移位指令表

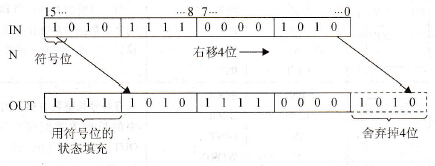

    有符号数整数右移4位，过程及结果如图4-56所示。
    图4-56    有符号数右移4位执行过程    无符号数的移位过程为：    1)一个无符号数右移4位的移位过程如图4-57所示。    2)一个无符号数左移4位的移位过程如图4-58所示。
    图4-57    无符号数右移4位过程

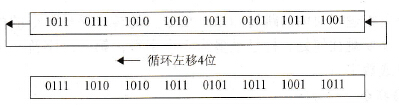

    图4-58    无符号数左移4位过程    [例4-26] 循环移位过程    1)循环左移4位过程如图4-59所示。
    图4-59    循环左移4位执行过程    2)循环右移3位过程如图4-60所示。
    图4-60    循环左移4位执行过程    [例4-27] 当使能输入端EN =1时，执行整数右移指令。将来自输入端IN的16位整数9右移1位后，由OUT端输出，结果在MW10中，结果为4。如图4-61所示。
    图4-61    右移指令应用
