FL系列PLC的长延时计时器梯形图实现

    一般PLC的计时器设定时间总是有限的，如果需要计时的时间超过了设定值范围，就需要扩展计时器的设定范围。    利用计时器和计数器串联工作可进行长时间的计时，其梯形图如图3.49所示。

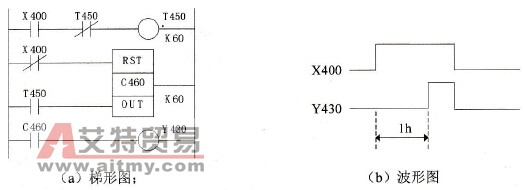

    图3.49    长延时计时器回路    图中，当输入X400断开时，计时器T450和计数器C460均处于复位状态。当X400接通时，其常开触点接通，使T450开始计时，60s后T450计时时间到，其常闭触点断开，使它自己复位；同时，T450的常闭触点又重新接通，它又开始重新计时。T450就这样周而复始地工作，直到输入X400断开。可见，程序的第一行是一个脉冲信号发生器，脉冲周期等于计时器的设定值。    T450产生的脉冲送给C460计数，当计满60个数后，其常开触点闭合，产生输出。输出延时时间为计时器和计数器设定值的乘积，即1小时。调整计时器和计数器的设定值，可以得到不同时间的长延时计时器。    长延时计时器功能也可以通过两个计数器串联计数来实现，可以用辅助继电器M72（对Fl系列PLC而言）为第一个计数器提供周期为0.1s的时钟脉冲。
