S7-300 PLC的比较指令

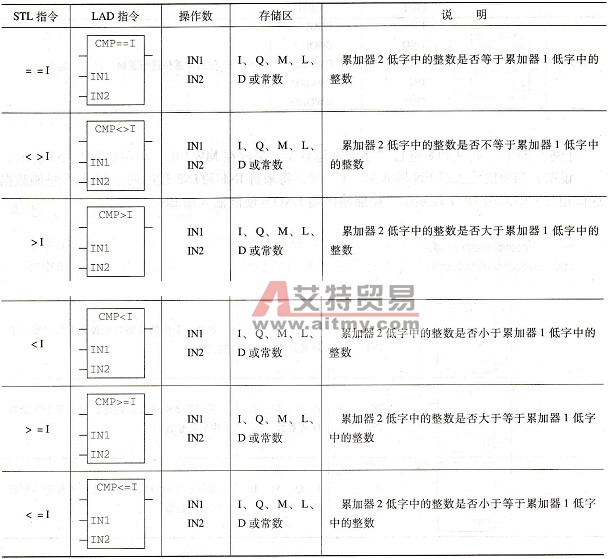

    比较指令用于对累加器2与累加器l中的数据进行比较。数据类型可以是整数、长整数或实数，但是要确保进行比较的两个数据的类型相同。    应用比较指令的比较类型有：等于==、不等于<>、大于>、小于<、大于等于>=、小于等于<=。如果比较的结果为真，则RLO为1，否则为0。    比较指令也影响状态字，如果用指令测试状态字的有关位，可得到进行比较的两个数更详细的情况。    LAD指令在使能输入信号为1时，比较IN1和IN2输入的两个操作数。功能框指令在梯形图中相当于一个常开触点，可与其他触点串联和并联。若被比较的两个数满足比较条件，比较结果为“真”，等效触点闭合，否则等效触点断开。    1．整数比较指令    整数比较指令见表4-23。    表4-23    整数比较指令

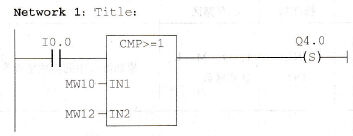

    [例4-23] 如果I0.0为“1”并且MW10>=MW12，则输出Q4.0置位。程序如图4-55所示。

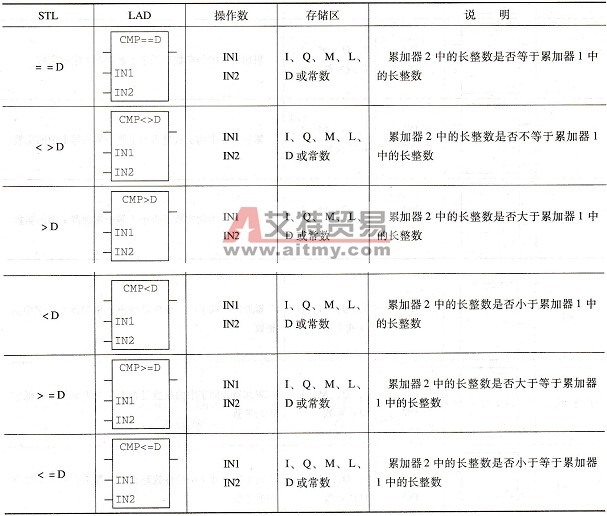

    图4-55    比较指令应用    2．长整数比较指令    长整数比较指令见表4-24。    表4-24   长整数比较指令

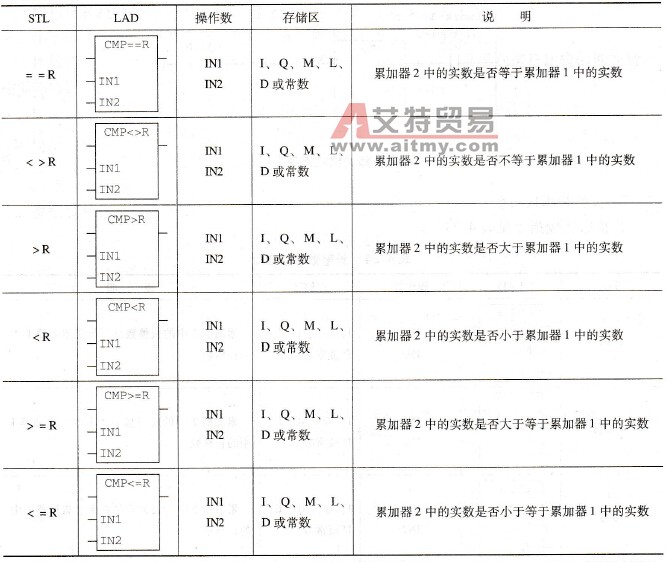

    3．比较两个实数    实数比较指令见表4-25。    表4-25    实数比较指令
    [例4-24] 如果存储双字MD 24中的实数大于1.0，则输出Q 4.1为1；若小于1.0则输出Q 4.2为1。    L   MD24    L   1.000000e+000    >R    =Q4.1    ／／若(MD 24)>+1.000000e +000，Q4.1为1，甭则为0    <R    =Q4.2    ／／若(MD 24)<+1.000000e +000,Q4.2为1，否则为0    [例4-25] 当数据字MW6的值大于95时，输出Q4.0为1；当数据字MW6的值小于57时，输出Q 4.1为1；数值在57到95范围内时，输出Q 4.0和Q 4.1均为0。    语句表程序如下：    L   MW 6    L   +95    >I    =Q    L    MW 6    L    +57    <I    =0    4.1
