S7-300 PLC的字逻辑运算指令

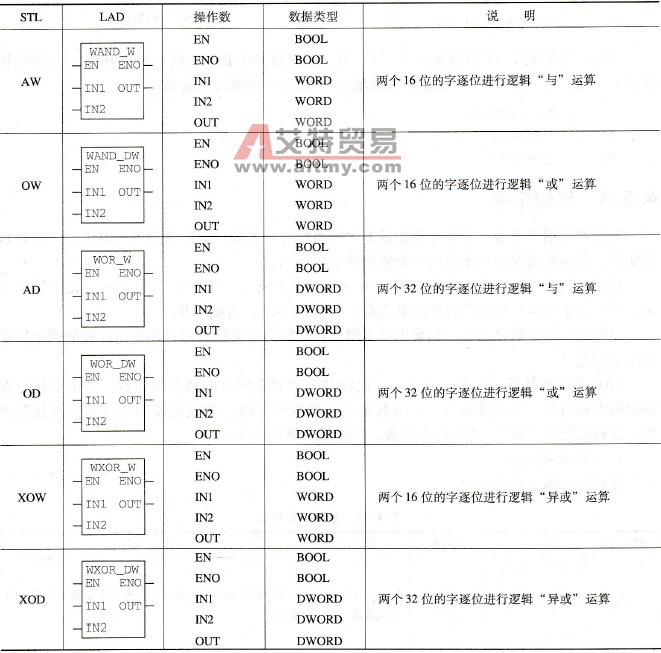

    字逻辑指令将两个字（16位）或两个双字（32位）逐位进行逻辑运算，见表4-22。两个数中的一个在累加器1中，另一个可以在累加器2中或在指令中以立即数（常数）的方式给出，字逻辑运算指令的逻辑运算结果放在累加器1低字中，双字逻辑运算结果存放在累加器1中，累加器2的内容保持不变。    逻辑运算结果影响状态字的标志位。如果逻辑运算的结果为0，则CC1位被复位为0。如果逻辑运算的结果非0，则CC1被置为1。    在任何情况下，状态字中的CC0和OV位都被复位为0。    表4-22    字逻辑运算指令表
    [例4-21] 将9和8进行“字与”运算，结果放在MW2中。程序如图4-53所示。    说明：当使能输入端EN输人为“1”时，将来自IN1和IN2端的两个16位二进制数据逐位相与，结果由OUT端输出。使能输出端ENO=使能输入端EN。    IN1 =0000000000001001    IN2 =0000000000001000    OUT =0000000000001000    [例4-22] 将9和8进行“异或”运算，结果放在MW2中。程序如图4-54所示。
    图4-54    异或运算
    图4-53    字与运算    说明：当使能输入端EN输入为“1”时，将来自IN1和IN2端的两个16位二进制数据逐位相异或，结果由OUT端输出。使能输出端ENO=使能输入端EN。    IN1 =0000000000001001    IN2 =0000000000001000    OUT =0000000000000001
