S7-300 PLC的浮点数运算指令

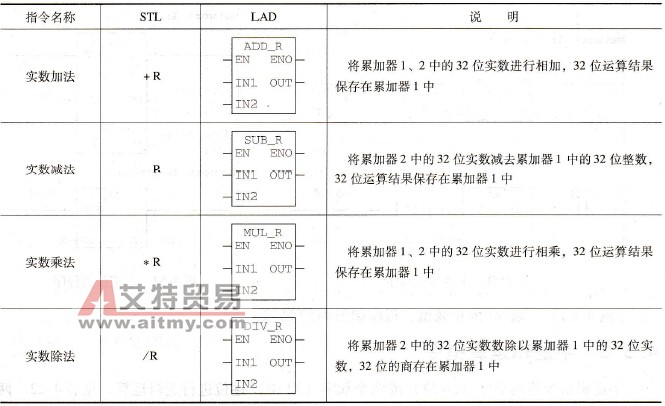

    S7300系列CPU可以处理符合IEEE标准的32位浮点数。可以完成32位浮点数的加、减、乘、除运算，以及取绝对值、平方、开平方、指数、对数、三角函数、反三角函数等指令（见表4-20）。    表4-20    基本的浮点数算术运算指令及功能说明

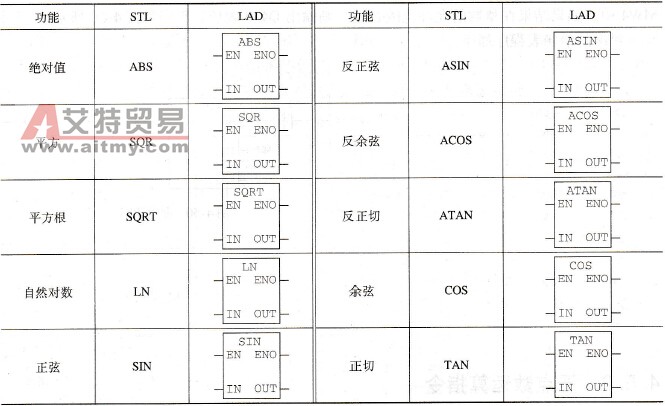

    在STEP7中，还有一些数学函数指令，如表4-21所示。    表4-21    扩展的浮点数算术运算指令

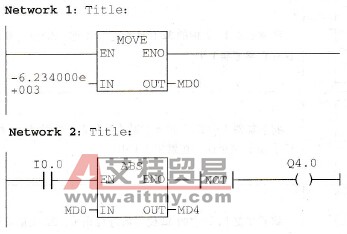

    这些数学函数指令的表达形式，除了指令名称不同外，其余均相同，都是浮点运算指令。    [例4-19] 如果I0.0为“1”，则MD0的绝对值在MD4端输出。    MDO=- 6234指令执行的结果为MD4=6234。如果不执行(ENO= EN =0)，则输出Q4.0为“1”。程序如图4-51所示。
    图4-51    求绝对值程序
    图4-52    求正弦值程序    [例4-20] 求30°的正弦值。程序如图4-52所示。
