S7-300 PLC关断延时定时器SF的启动和运行

    如果RLO有负跳沿，则以设定的时间值启动指定的定时器。当RLO为1或定时器运行时，其动合触点闭合。当定时时间到，动合触点断开。如果定时器运行时间（RLO为0）少于定时器的时间设定值，则当RLO由0变为1时，定时器也被复位。一直到PLO从1变为0前，定时器不再启动（使用FR指令除外）。关断延时定时器时序如图4-27所示。

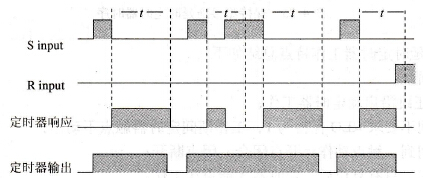

    图4-27    关断延时定时器时序    关断延时定时器工作特点总结如下：    1)关断延时；    2) RLO的负跳沿启动定时器工作；    3)工作期间或RLO为1期间，定时器触点动作：开点闭合，闭点断开；    4)定时时间到，触点复位；    5)复位优先：只要复位信号出现，定时器即复位。    关断延时定时器应用程序如图4-28所示。

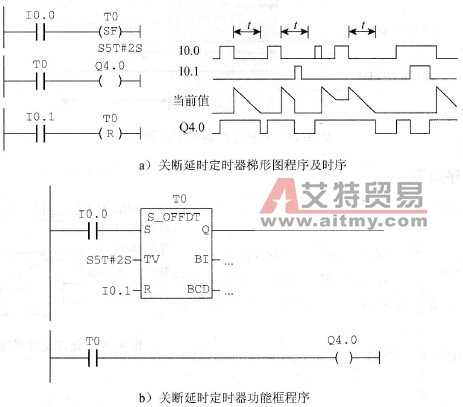

    图4-28    关断延时定时器应用程序    图4-28a对应的语句表程序如下：    A    I    0.0    L    S5T#2S    SF    T    0    A    T    0    =    Q    4.0    A    I    0.1    R    T    0    图4-29给出了各种定时器的工作状态。

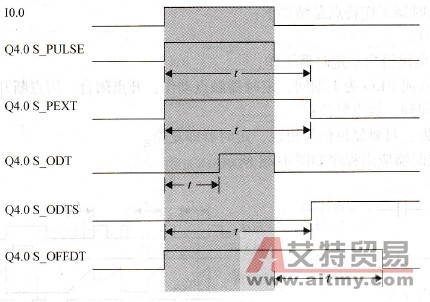

    图4-29    各种定时器的工作状态
