S7-300 PLC的I/O访问故障中断组织块(OB122)
来源:艾特贸易2017-06-04
简介当对模块的数据访问出现故障时 CPU 的操作系统调用 OB122 。如 CPU 对 I/O 模块的数据访问时检测到读故障,操作系统调用 OB122 。 OB122 与被中断的块在同一优先级中执行。如果 OB122 未编程

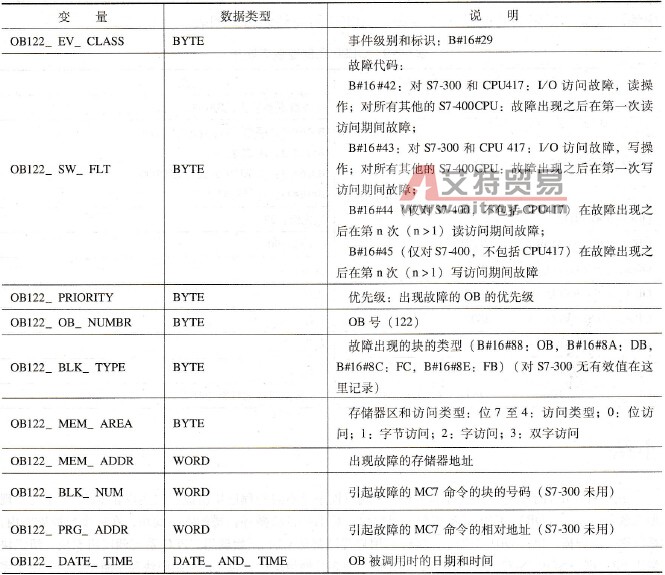

当对模块的数据访问出现故障时CPU的操作系统调用OB122。如CPU对I/O模块的数据访问时检测到读故障,操作系统调用OB122。 OB122与被中断的块在同一优先级中执行。如果OB122未编程,CPU从RUN方式进入STOP方式。S7提供了下列SFC,在程序执行期间对OB122进行屏蔽和解除屏蔽: 1) SFC36 (MSK_ FLT):屏蔽特定的故障代码; 2) SFC37 (DMSK_ FLT):解除被SFC36屏蔽的故障代码; 3) SFC38 (READ_ ERR):读故障寄存器。 表5-18为OB122的局部变量声明表。 表5-18 OB122局部变量声明表
