S7-300 PLC保持型接通延时定时器SS的启动和运行

    如果RLO有正跳沿，则以设定的时间值启动指定的定时器，即使RLO又变为0，定时器仍然保持运行。达到设定时间后，定时器动合触点闭合并保持。如果ROL再来一个正跳沿，定时器重新启动，只有用复位指令才能使定时器复位。保持型接通延时定时器时序如图4-25所示。

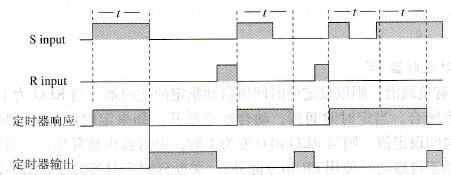

    图4-25    保持型接通延时定时器时序    保持型接通延时定时器工作特点总结如下：    1)延时接通；    2) RLO的正跳沿启动定时器工作；    3)工作期间不要求RLO保持为1，工作期间定时器触点不动作；    4)定时时间到，触点动作：开点闭合，闭点断开；    5)复位优先。只有复位后，定时器才能再次工作。    保持型接通延时定时器应用程序如图4-26所示。

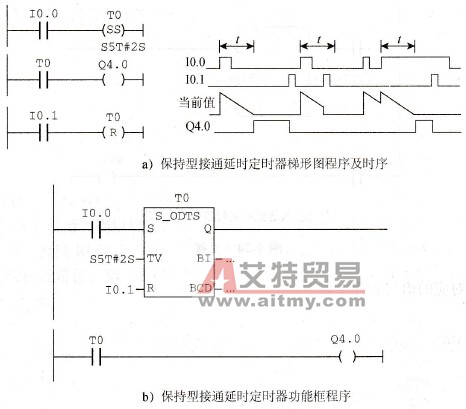

    图4-26    保持型接通延时定时器应用程序    图4-26a对应的语句表程序如下：    A    I    0.0    L    S5T#2S    SS    T    0    A    T    0    =    Q    4.0    A    I    0.1    R    T    0
