S7-300 PLC的编程错误中断组织块OB121

来源：艾特贸易2017-06-04

简介当有关程序处理的故障事件发生时 CPU 的操作系统调用 OB121 ，如程序调用了 CPU 中不存在的块， OB121 就被调用。 OB121 与被中断的块在同一优先级中执行。如果 OB121 未编程， CPU 从 RUN 方

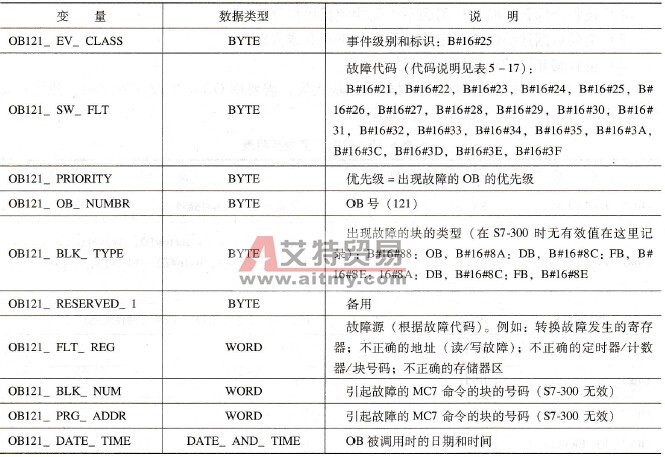

当有关程序处理的故障事件发生时CPU的操作系统调用OB121，如程序调用了CPU中不存在的块，OB121就被调用。OB121与被中断的块在同一优先级中执行。如果OB121未编程，CPU从RUN方式进入STOP方式。 S7提供了下列SFC在程序执行期间屏蔽和解除屏蔽OB121的启动事件： 1) SFC36 (MSK_ FLT):屏蔽特定的故障代码； 2) SFC37 (DMSK_ FLT):解除被SFC36屏蔽的故障代码； 3) SFC38 (READ_ ERR):读故障寄存器。 OB121的局部变量声明表如表5 -16所示，故障代码表如表5-17所示。表5-16 OB121变量声明表

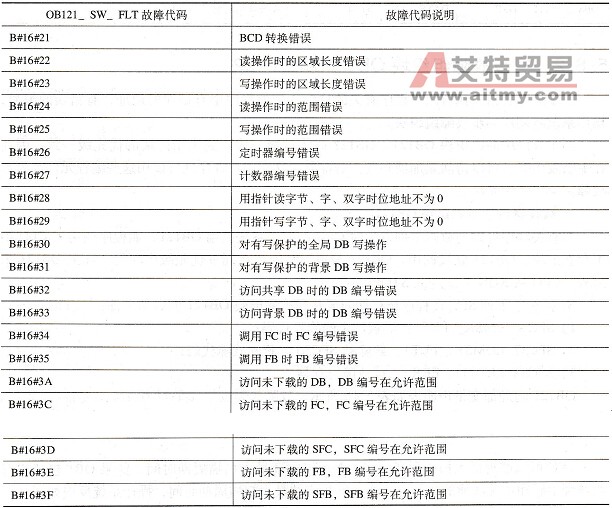

表5-17 OB121故障代码表
