S7-300 PLC的加减计数器指令应用实例

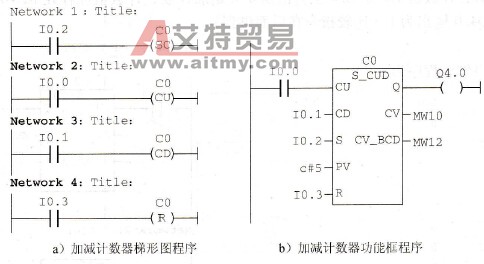

    梯形图程序如图4-38a所示，功能框形式的程序如图4-38b所示。
    图4-38    加减计数器指令    功能框对应的语句表程序如下：    A    I0 0    CU    C0    //计数器加计数    A    I0.1    CD    C0    //计数器减计数    A    I0.2    L    C#5    //装计数初值到ACCU1    S    C0    //计数初值预置    A    I0.3    R    C0    //计数器C0复位    L    C0    T    MW10    //计数器C0当前值送MW10（16进制)    LC   C0    T   MW 12    //计数器C0当前值送MW12（BCD码）    A    C0    =   Q4.0    //计数器C0状态输出    当输入信号I0.2由“0”变为“1”时，计数初值5被装入计数器C0；    如果输入信号I0.0由“0”变为“1”，计数器C0的计数值加1（除非C0的计数值已达到999）；    如果输入信号I0.1由“0”变为“1”，计数器C0的计数值减1（除非C0的计数值已减到0）；    如果输入信号I0.3由“0”变为“1”，计数器C0被复位，计数值变为0；    只要计数器C0的计数值不为0，则Q4.0输出就为“1”。因此，为得到计数预置值指定的脉冲数，一般采用比较指令，或将计数值送入减计数器，当计数值减为0时，其触点动作。    功能框和语句表形式，可以方便地得到计数器的当前值。    注意：在预置输入S有效时，如果CU或CD端信号为1，则计数值会变化。    上例是计数器最完全的应用，也可使用其中的部分功能，程序如图4-39所示。该例未设定计数初值，计数器C0对I0.0上升沿从0开始加计数，计数值保存在MW0中，当计数值为5时，Q4.0输出为1（比较指令在后面讲到）。

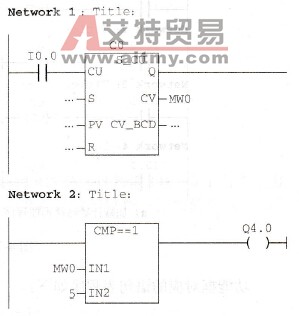

    图4-39    计数器应用    对应的语句表程序为：    A    I    0.0    CU    C    0    BLD    101    NOP    0    NOP    0    NOP    0    L    C    0    T    MN    0    NOP    0    NOP    0    LMW    0    L    5    =    =I    =    Q4.0
