S7-300 PLC的通信故障组织块(OB87)

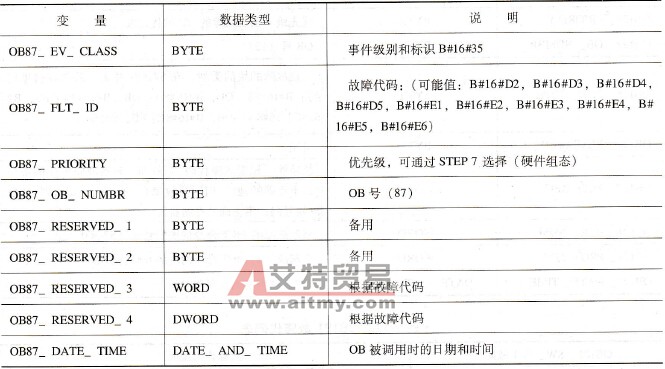

    在使用通信功能块或全局数据(GD)通信时，如果出现下列通信错误，操作系统将调用OB87:    1)接收全局数据时，检测到不正确的帧标识符(ID)；    2)全局数据通信时的状态信息数据块不存在或太短；    3)接收到非法的全局数据包编号。    如果用于全局数据通信状态信息的数据块丢失，需要用OB87生成该数据块，并将它安装到CPU中。表5-15为OB87的变量声明表。    表5-15    OB87变量声明表
