S7-300 PLC的加减计数器指令

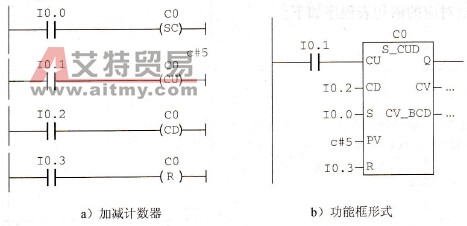

    1)线圈形式如图4-37a所示。I0.0上升沿，将预置值5装入计数器C0，I0.1每个上升沿计数值加1，I0.2每个上升沿计数值减1，I0.3上升沿将计数器复位，计数值变为0。功能框形式如图4-37b所示。
    图4-37    加减计数器指令    2)对应的语句表程序如下。    A    I    0.1    CU    C    0    A    I    0.2    CD    C    0    A    I    0.0    L    C#5    S    C    0    A    I    0.3    R    C    0    NOP    0    NOP    0    NOP    0
