PLC与PLC的N:N网络通信

    本文艾特贸易网主要介绍PLC与PLC之间的N:N网络通信。N：N网络功能，就是在最多8台FX系列PLC之间，通过RS - 485通信连接，进行软元件相互链接的功能。根据链接的点数，有三种模式可以选择，最长通信距离不超过500m，每个站点的PLC最多可以链接64个辅助继电器和8个数据寄存器，如图12 -3所示。    在图12 -3中，主站中被链接的元件为M1000～M1063、D0～D7，从站1被链接的元件为M1064～M1127、D10～D17，从站2被链接的元件为MM1128～M1191、D20～D27，后面的从站依次类推。但具体被链接的数量跟链接模式有关，以上点数为最大点数，即为模式2下的链接元件。    一、链接模式和链接点数    链接模式共有3种，分别为模式0、模式1和模式2。模式0、模式1和模式2下各站点链接的软元件点数如表12-1所示。

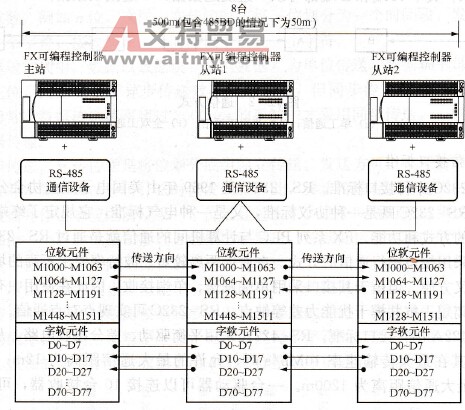

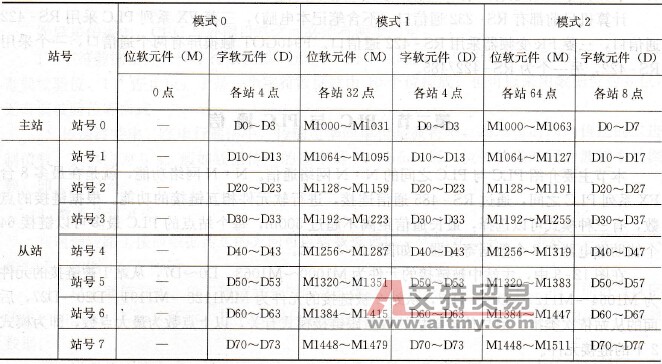

    图12-3    N:N网络及软元件链接    表12-1    各模式的链接软元件

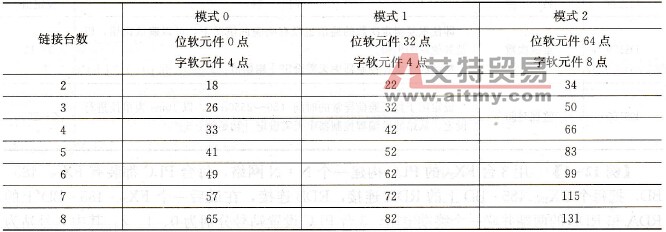

    二、链接时间    链接时间是指更新链接软元件的循环时间。根据链接台数（包括主站和从站）和软元件数，链接时间如表12 -2所示变化。    表12-2    链接时间设置
    三、N:N网络接线方式    N:N网络接线方式如图12-4所示。

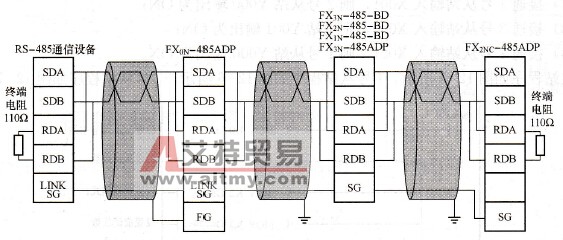

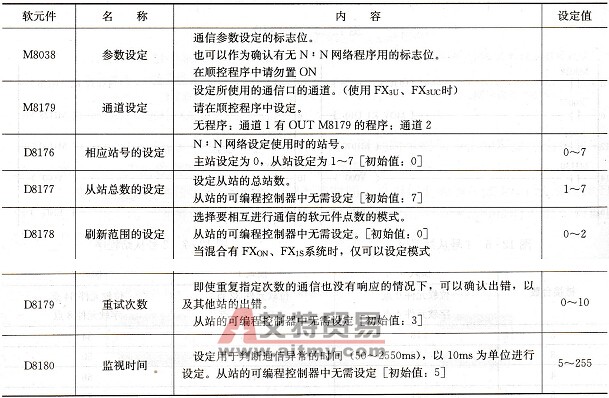

    图12-4    N:N网络接线方式    四、N:N网络设定用的软元件    使用N:N网络时，必须设定如表12-3所示的软元件。    表12-3    N:N网络用软元件
    【例12 -1】 用3台FX2N的PLC构建一个N:N网络，每台PLC都装有FX2N- 485 -BD。把每个FX2N- 485 - BD上的RDA连接，RDB连接，在最后一个FX2N- 485 - BD上的RDA和RDB的两端并联一个终端电阻。3台PLC设置站号分别为0、1、2。其中0号站为主站，其他两站为从站。现要求控制如下，编写控制程序。    (1)接通1号从站输入X000，则主站Y000输出为ON;    (2)接通1号从站输入X001，则2号从站Y000输出为ON;    (3)接通2号从站输入X000，则主站Y001输出为ON;    (4)接通2号从站输入X001，则1号从站Y000输出为ON。    主站程序如图12 -5所示，1号从站程序如图12 -6所示，2号从站程序如图12 -7所示。

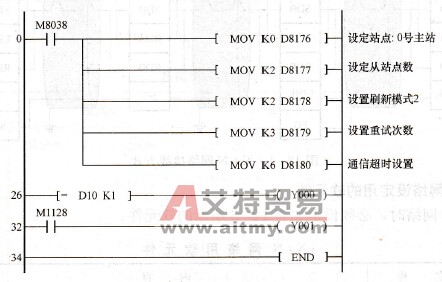

    图12-5    主站程序

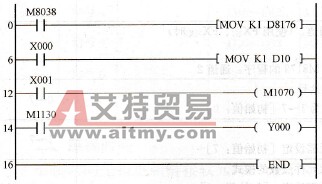

    图12-6    1号从站程序

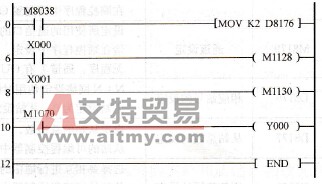

    图12-7    2号从站程序
