S7-300 PLC的加计数器指令

来源：艾特贸易2017-06-04

简介1) 线圈形式如图 4-35a 所示。 I0.0 上升沿将预置值 5 装入计数器 C0 ， I0.1 每个上升沿计数值加 1 ，直到 999 为止。 I0.2 上升沿将计数器复位，计数值变为 0 。功能框形式如图 4-35b 所示。

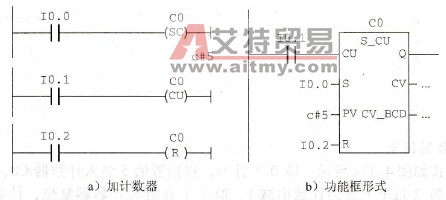

1)线圈形式如图4-35a所示。I0.0上升沿将预置值5装入计数器C0，I0.1每个上升沿计数值加1，直到999为止。I0.2上升沿将计数器复位，计数值变为0。功能框形式如图4-35b所示。
加计数器指令图4-35 加计数器指令 2)功能框对应的语句表程序如下。 A I 0.1 CU C 0 BLD 101 A I 0.0 L C#5 S C 0 A I 0.2 R C 0 NOP 0 NOP 0 NOP 0
