S7-300 PLC的数据块指令

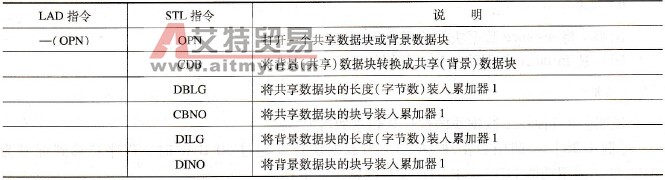

    数据块指令见表4-32。    表4-32    数据块指令
    (1)打开数据块    指令格式：OPN<data block>    说明：打开一个数据块作为shared共享数据块(DB)或者作为instance背景数据块(DI)。    可以同时打开一个shared数据块和一个instance数据块。    [例4-33] 打开数据块指令应用。    OPN    DB 10    ／／打开数据块DB 10作为shared数据块    L    DB W35    ／／将DB 10的数据字W35装入到累加器1的低字    T    M W22    ／／将累加器1的低字传输到M W22    OPN    DI 20    ／／打开数据块DI 20作为instance数据块    L    DI B12    ／／将DI 20的数据字节B12装入到累加器1的低字    T    DB B37    ／／将累加器1的低字传输到DB 10的字节37中    [例4-34] 打开数据块LAD指令如图4-65所示。
    图4-65    数据块打开指令    (2)交换shared数据块和instance数据块    指令格式：CDB    说明：交换shared数据块和instance数据块。shared数据块变成instance数据块，instance数据块变成shared数据块。    (3)装shared数据块的长度到累加器1    指令格式：L     DBLG    说明：将shared数据块的长度装到累加器1。    (4)装shared数据块的数目到累加器1    指令格式：L    DBNO    说明：将shared数据块的数目装到累加器1。    (5)装instance数据块的长度到累加器1    指令格式：L DTLG    说明：将instance数据块的长度装到累加器1。    (6)装instance数据块的数目到累加器1    指令格式：L    DIN(    说明：将instance数据块的数目装到累加器1。    [例4-35] 调用数据块DB20，当数据块长度超过30 Byte时，程序转移到标号为ABC处，调用功能FC15。用STL编写的程序如下：    OPN    DB20    L    DBLG    L    +30    >=I    L    ABC    A    T0.1    BEU    ABC:    CALL    FC15
