S7-300 PLC计数器的结构

    计数器是一种由位和字组成的复合单元，计数器的输出由位表示，其计数值存储在字存储器中。在CPU的存储器中留出了计数器区域，该区域用于存储计数器的计数值。每个计数器为2个字节( Byte)，称为计数字。在S7-300中，计数器区为512个字节(Byte)，因此最多允许使用256个计数器，因CPU型号具体确定。    计数器的第0到第11位存放BCD码格式的计数值，三位BCD码表示的范围是0～999，第12～15位没有用途。二进制格式的计数值只占用0~9位，其余未用。计数值在累加器1低字中，如图4-34所示。    S7中的计数器用于对RLO正跳沿计数。S7中有3种计数器，它们分别是：加计数器、减计数器和加减计数器。只要计数器的计数值不是“0”，计数器的输出就为“1”。    当计数器启动时，累加器1低字的内容被当作计数初值装入计数字中。这一过程是由操作系统自动完成的，用户只需给累加器1装入不同的数值，即可设置需要的计数初值。如：LC# xyz其中，xyz=计数初值，取值范围为1到999。

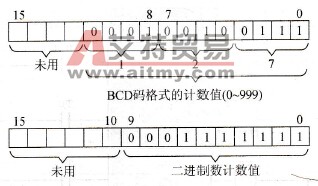

    图4-34    累加器1低字中的计数值
