S7-300 PLC的程序控制指令

来源：艾特贸易2017-06-04

简介程序控制指令是只对功能块 ( FB 、 FC 、 SFB 、 SFC) 的调用指令和逻辑块 (OB 、 FB 、 FC) 的结束指令。块的调用和结果可以是无条件的，或者是有条件的。在 STEP7 中的功能块 (FB 、 FC) 实质

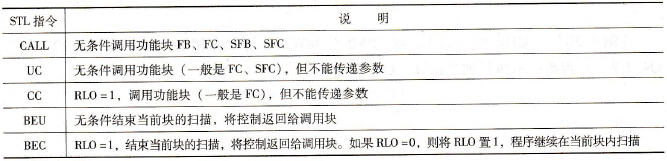

    程序控制指令是只对功能块( FB、FC、SFB、SFC)的调用指令和逻辑块(OB、FB、FC)的结束指令。块的调用和结果可以是无条件的，或者是有条件的。在STEP7中的功能块(FB、FC)实质上就是子程序。    1．STL指令    程序调用STL指令见表4-30。    表4-30    程序调用STL指令

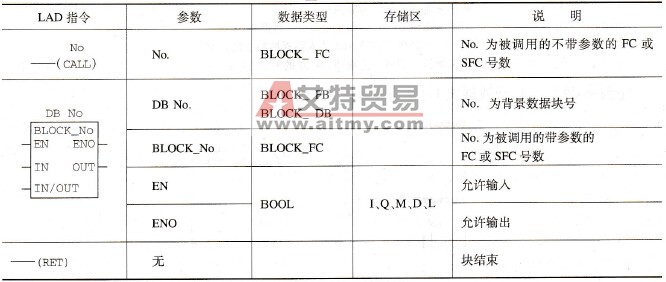

    2．LAD指令    程序调用LAD指令见表4-31。    表4-31    程序调用LAD指令

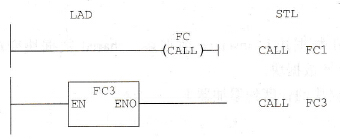

    [例4-32] 调用指令应用如图4-64所示，使用梯形图及语句表指令调用FC1和FC3，图中梯形图指令给出了两种形式。
程序调用指令应用     图4-64    程序调用指令应用
