S7-300 PLC的定时器应用举例

    [例4-5] 以SD定时器指令为例，图4-31所示的功能框程序，采用语句表形式，编程时要注意其表达形式和对应关系。
    图4-31     SD定时器功能框程序    [例4-6] 闪烁控制程序。要求产生频率为1Hz的闪烁信号。（用SP定时器实现）参考程序如图4-32所示。
    图4-32    例4-6参考程序

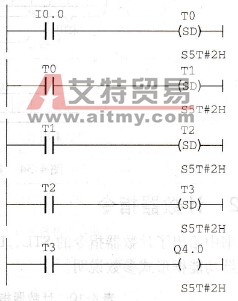

    图4-33    例4-7参考程序    大家可以思考用其他形式的定时器实现不同频率的闪烁信号，该如何实现。    [例4-7] 定时器扩展。实现延时8个小时。    在S7-300中，单个定时器的最大计时范围是9990s（2H_ 46M_ 30S）。如果超过这个范围，可以采用两个（或多个）定时器级联的方法来扩展计时范围。    假定T0的时间设定值为2小时，则需要4个定时器级联。程序如图4-33所示（以SD定时器为例）。    很显然，如果需要更长时间延时，则程序比较繁琐。学过计数器后，程序会简化。
