S7-300 PLC的条件跳转指令

来源：艾特贸易2017-06-04

简介表 4-29 为条件跳转指令列表。表 4-29 条件跳转指令列表 [ 例 4-30] 如果 I0.3 为 1 ，将 MW0 与 MW2 单元内容相加，结果送 MW10 ，并且 Q4.2 为 1 ；否则，不执行加法运算， Q 4.2 为 0 。 A I 0 ．

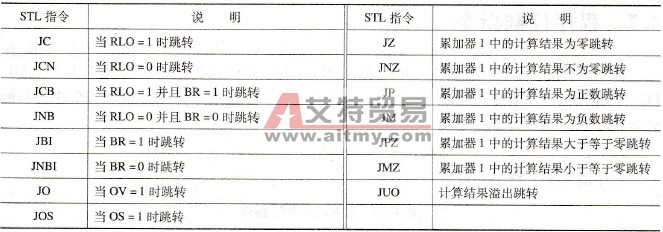

    表4-29为条件跳转指令列表。    表4-29    条件跳转指令列表
    [例4-30] 如果I0.3为1，将MW0与MW2单元内容相加，结果送MW10，并且Q4.2为1；否则，不执行加法运算，Q 4.2为0。    A    I    0．    JNB    001    L     MW    0    L     MW    2    +I    T    MW    10    AN    OV    SAVE    CLR    _001：A BR    =   Q    4.2    [例4-31] 当I1.0为1时，跳转到标号LAB，如果同时I1.1为1，则Q4.0为1；如果I1.0为0时，顺序向下执行，若此时I1.2为1，则Q4.1为l。参考程序如图4-63所示。

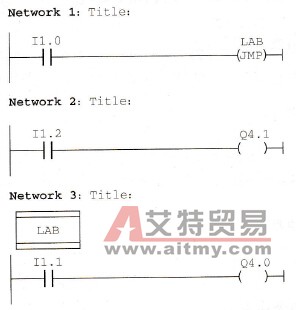

跳转指令应用     图4-63    跳转指令应用
