S7-300 PLC的无条件跳转指令

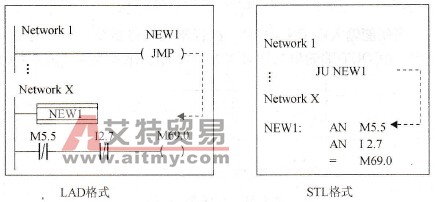

    跳转指令包括有条件跳转和无条件跳转两种形式。跳转指令必须和标号(1abel) -起使用，标号是跳转的目标位置。跳转必须是在同一个块里，且跨度不超过64K，同一个块里的标号不能重名。    JU    无条件跳转指令    JL    跳转表格指令    无条件跳转指令的使用如图4-62。
    图4-62    无条件跳转指令    [例4-28] IW8与MW12的异或结果如果为0，将M4.0复位，非0则将M4.0置位。    L    IW8    //IW8的内容装入累加器l的低字    L    MW12    //累加器1的内容装入累加器2，MW12的内容装入累加器1    XOW    //累加器1，2低字的内容逐位异或    JN         NOZE    //如果累加器1的内容非0，则跳转到标号NOZE处    R    M4.0    JU    NEXT    //无条件跳转到标号NEXT处    NOZE：AN    M4.0    S    M4.0    NEXT：NOP 0    JL实质是多路分支跳转语句，必须与无条件跳转指令一起使用。    [例4-29] JL指令应用实例。    L    MB10    //装入目的地址：0=段0；1=段1；2=不操作；3=段3；>=3=不操作    JL    LIST    //分支跳转，若ACCU1>3 ，跳到标号LIST处    JU    SE0    //分支，若ACCU1=0    ，跳到标号SE0处    JU    SE1    //分支，若ACCU1=1    ，跳到标号SE1处    JU    COMM    //分支，若ACCU1=2    ，跳到标号COMM处    JU SE3    //分支，若ACCU1=3    ，跳到标号SE3处LIST：JU    COMM    …JU SE3SEO：    //程序段0    …    JU    COMMSE1：    //程序段l    …    JU    COMMSE3：    //程序段3    …COMM：    //公共程序    …
