S7-300 PLC的诊断中断组织块( OB82)

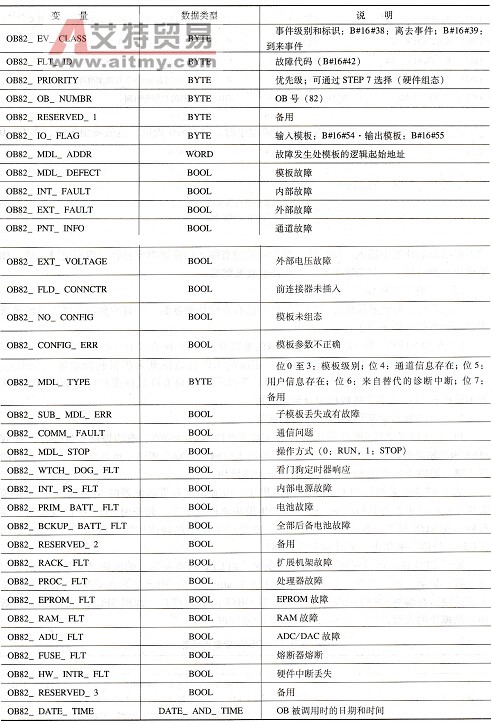

    如果模块具有诊断能力又使能了诊断中断，当它检测到故障时，它输出一个诊断中断请求给CPU（到来和离去事件）。于是操作系统调用OB82。OB82的局部变量中含有故障模块4个字节的诊断数据。如果OB82未编程，CPU变为STOP方式。可以用SFC39至SFC42来禁止或延时并再使能诊断中断OB。    如果对于有诊断功能的模块，已经用HW Config定义了诊断报警，当模块出现断线故障时，或者当模拟量输入模块发生电源故障时，以及输入信号值超过模拟量模块的测量范围时，当故障发生及消失时，都调用OB82，启动诊断中断处理程序。    当诊断中断被触发时，有问题的模块自动地在OB82的启动信息和诊断缓冲区存入4个字节的诊断数据和模块的起始地址，在编写OB82的程序时，从OB82的启动信息中得到更确切的诊断信息。利用系统功能SFC51，可读出模块的诊断数据，利用SFC52，可将这些信息写入诊断缓冲区。表5-10为OB82的变量声明表。    表5-10    OB82变量声明表
