S7-300 PLC的电源故障组织块( OB81)

来源:艾特贸易2017-06-04

简介与电源(仅对 S7 -400 )或后备电池(当到来和离去事件)有关的故障事件发生时, S7 -300CPU 的操作系统调用 OB81 。电源故障包括未安装后备电池或者电池失效和机架上的直流 24V 电源故

    与电源(仅对S7 -400)或后备电池(当到来和离去事件)有关的故障事件发生时,S7 -300CPU的操作系统调用OB81。电源故障包括未安装后备电池或者电池失效和机架上的直流24V电源故障。当电源故障出现和消失时,操作系统都要调用OB81。在S7 -400中,如果电池测试功能已通过BATTINDIC开关激活,仅在电池故障事件发生时调用OB81。如果OB81未编程,CPU并不转换为STOP方式。可以用SFC39SFC42来禁用、延时或再使能电源故障OB。表5-9OB81的变量声明表。    5-9    OB81变量声明表

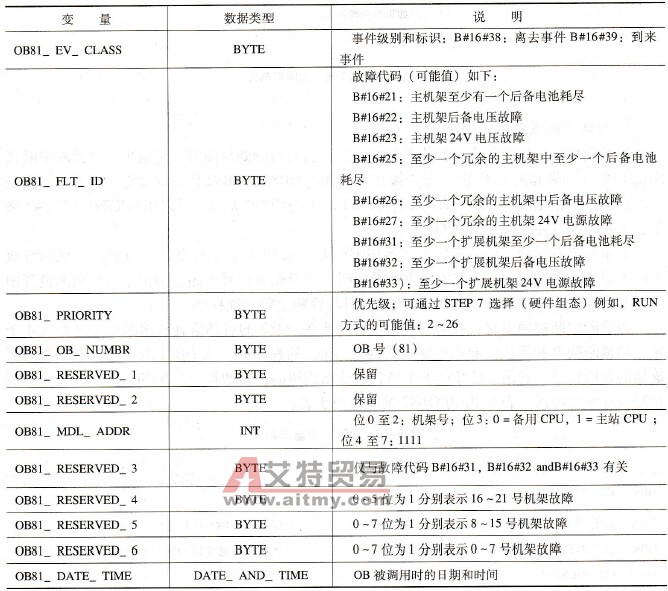

OB81变量声明表

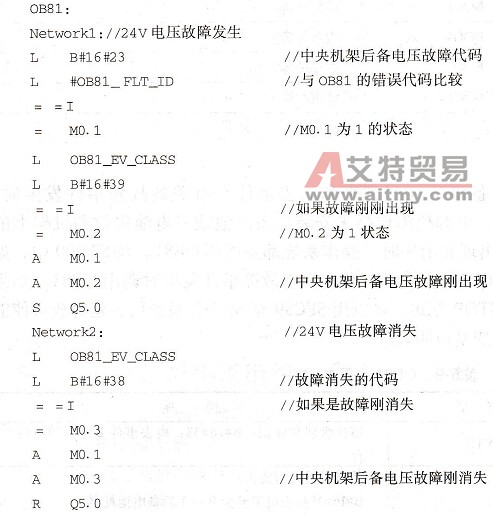

    例如:在CPU机架直流24V电压故障发生时,将Q5.0置位,当故障消失时,将Q5.0复位。
