PLC输出点的简化技术方法

    与输入点的简化相同，在PLC外部电路设计中也需要考虑输出点的简化问题。下面，简要说明输出点简化的几种常用方法。    (1)负载的并联使用    系统中有些负载的通／断状态是完全相同的，可以共用一个输出点来驱动。    注意：    有些手动开关需要串接一些安全联锁触点，如果外部硬件联锁电路过于复杂，应考虑将有关信号送入PLC，用软件实现联锁。    如图4.8所示，用PLC的一点输出同时驱动负载M和状态指示灯L，可节约PLC数字量输出点数。

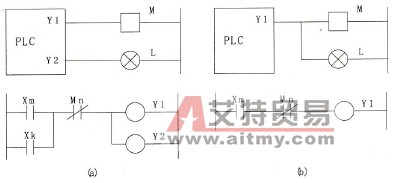

    图4.8    负载的并联连接    注意：负载并联的条件是负载电压必须一致，且总负荷容量不能超过输出模块允许的负载容量。    (2)接触器辅助触点的应用    控制器输出驱动大功率负载时，往往要通过接触器进行电压或功率的转换。一般接触器除完成主控功能外，还提供了多对辅助触点，用来对有关设备进行联锁控制。    在PLC外部电路设计中，可充分利用这类辅助触点，使PLC的一个输出点可同时控制两个或多个有不同要求的负载；通过外部的转换开头的切换，一个输出点也可以控制两个或多个不同时工作的负载，这样可节省PLC的输出点数。    (3)用数字显示器代替指示灯    如果系统的状态指示灯或程序工步很多，可以用数字显示器来代替指示灯，这样可以节省输出点数。    如图4.9所示，16步的程序指示需要用16点输出来驱动指示灯，如果使用BCD码的数字显示，只需要8点输出，来驱动两个带译码驱动的数字显示器。由于两个数字显示器可显示数字“00”～“99”，即100个状态，因此程序步或状态指示灯愈多，用数字显示器的优越性就越大。    (4)多位数字显示器的动态扫描驱动    对于多位数字显示器，如果直接用数字量输出点来控制，所需要的输出点是很多的。使用动态扫描技术，可以大幅度地减少输出点数。    如图4.10所示，有5位数字显示器，按图4.9(b)所示的直接驱动方法，需要5×4=20个数字量输出点。采用如图4.10所示的动态扫描驱动方法，则只需要9点输出即可。图4.10所示中，显示数据由Y0～Y3输出，数字显示器的控制端分别由Y10～Y14控制，用于动态扫描的选通输出。
    图4.9    指示灯及数字显示器驱动的比较

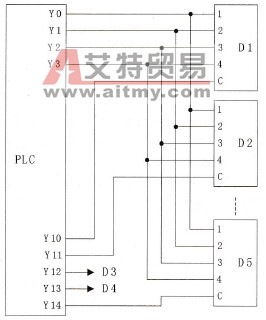

    图4.10    多位数字显示器的动态扫描驱动
