PLC与组态王间的通信

    组态王是一个由北京亚控公司开发的计算机监控软件，下位机采用PLC对控制对象进行控制，上位机采用计算机进行监控。本节将介绍三菱FX系列PLC如何与组态王进行通信设置，并实现对控制对象的监控。    现以用组态王监控Y-△降压启动的电动机为例对PLC与组态王的通信进行介绍。    一、编写PLC程序    编写PLC程序如图12 - 21所示，其中，M0为启动信号，M1为停止信号；Y000控制电动机电源，Y001控制电动机绕组星形接法，Y002控制电动机绕组三角形接法；D0为降压启动时间。当按下M0时，Y000、Y001动作，经D0设定的时间后Y001断开，再过1s后Y002接通，把电动机绕组切换成三角形接法。
    图12-21   PLC程序

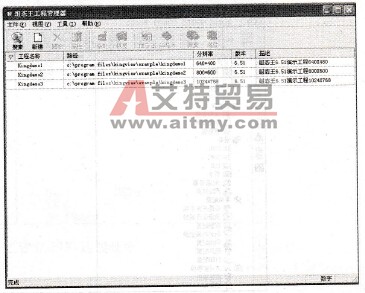

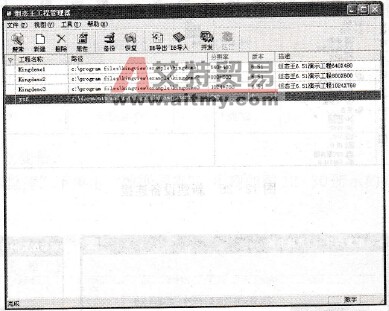

    图12-22    组态王工程管理器    二、安装PLC驱动程序    打开组态王软件，进入组态王工程管理器，如图12 - 22所示。

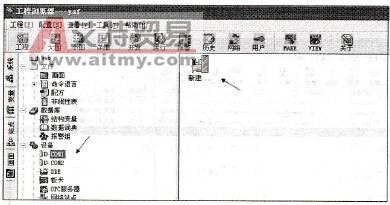

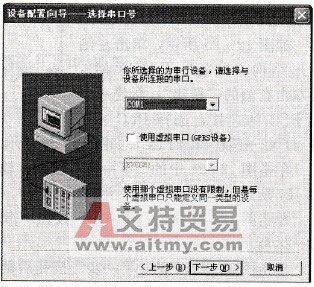

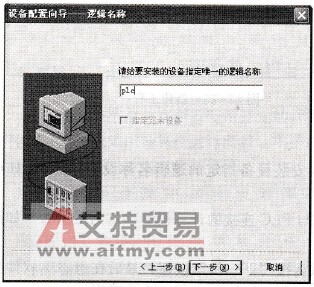

    图12 - 23    新建工程    在组态王工程管理器中，单击“文件”菜单下的“新建工程”，再单击“下一步”按钮，输人工程名称“ysf”，单击“下一步”按钮，再次输入工程名称，然后单击“完成”按钮，这样就按向导建立了一个新工程，如图12 - 23所示。    双击图12 - 23中的工程“ysf”进入该工程浏览器界面，如图12-24所示。    如图12 - 25所示，单击左侧树形结构“设备”下的COM1，再双击右侧的“新建”，新建一个与PLC的连接，选择PLC→三菱→FX2→编程口的PLC，如图12 26所示。    单击图12 - 26中的“下一步”按钮，输入安装设备指定的逻辑名称设为“plc”，如图12 - 27所示。    单击图12 - 27中的“下一步”按钮，指定与PLC连接的计算机的串口为COM1，如图12 - 28所示。    单击图12 - 28中的“下一步”按钮后都默认按“下一步”按钮，最后在组态王软件上安装了FX系列PLC的驱动程序，如图12 - 29所示。

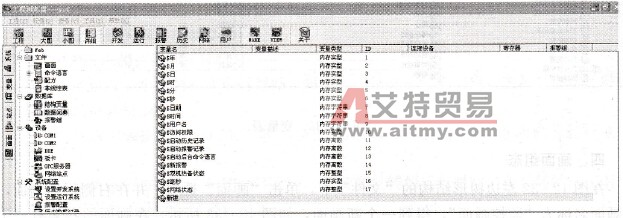

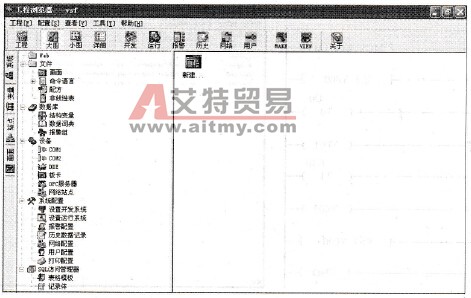

    图12 - 24    工程浏览器界面
    图12 - 25    新建设备连接
    图12 - 26    选择连接PLC

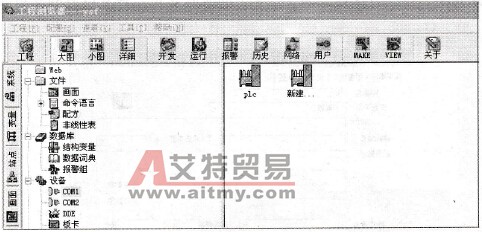

    图12 - 27    指定设备的逻辑名称
    图12 - 28    通信口设置

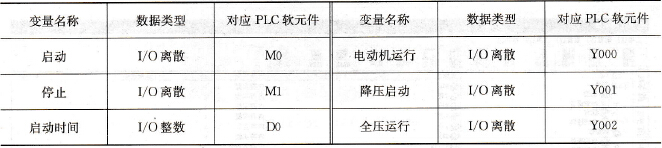

    图12 - 29    已建立PLC连接画面    三、建立变量    为了使组态王能与PLC的各软元件能进行相互关联，需在组态王中建立对应变量。需建立的变量如表12 9所示。
    表12-9    组态王变量表    下面以建立变量“启动”为例建立变量。    在图12 - 29左侧树形结构的“数据库”下单击“数据词典”，出现如图12 - 30所示的变量表。

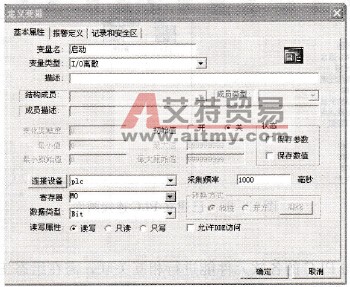

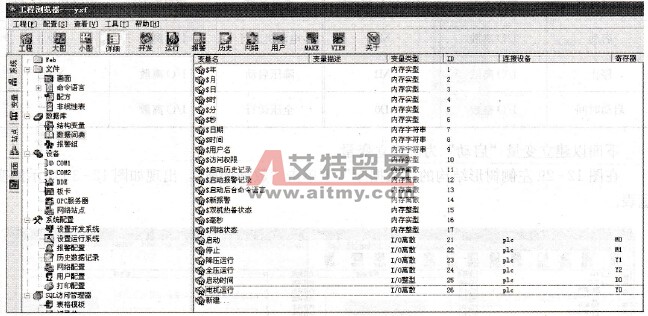

    图12-30    变量表    在变量表的最后一行，双击“新建”选项，出现定义变量窗口，按图12 - 31所示对变量进行设置。变量名为“启动”，变量类型为“I/O离散”，连接设备为“plc”，寄存器为“M0”，数据类型为Bit（位），读写属性为“读写”等。然后单击“确定”按钮，这样该变量就建立完毕。按此方法建立表12 -9中的所有变量，建立以后的变量表如图12 - 32所示。
    图12 - 31    变量设置

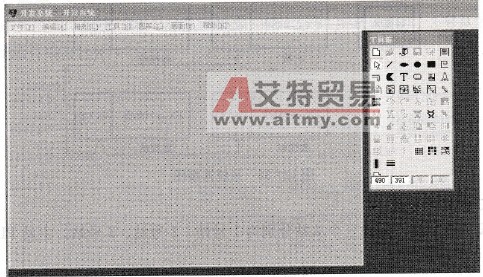

    图12 - 32    变量表    四、画面组态    在图12-32左边树形结构的“文件”下，单击“画面”选项，并在右侧新建画面，定义画面名称为“监控画面”，得到一个新画面，如图12 - 33所示。在画面的右侧有“工具箱”用来进行各种对角组态。    通过工具箱中的“文本”选项，在画面中写入各种文本，并在图库中调用“按钮”和“指示灯”选项，并使用各对角与各变量进行联系。组态画面可参考图12-34，这样就可对电动机的运行进行监控了。
    图12 - 33    新建立的画面
    图12 - 34    参考监控画面
